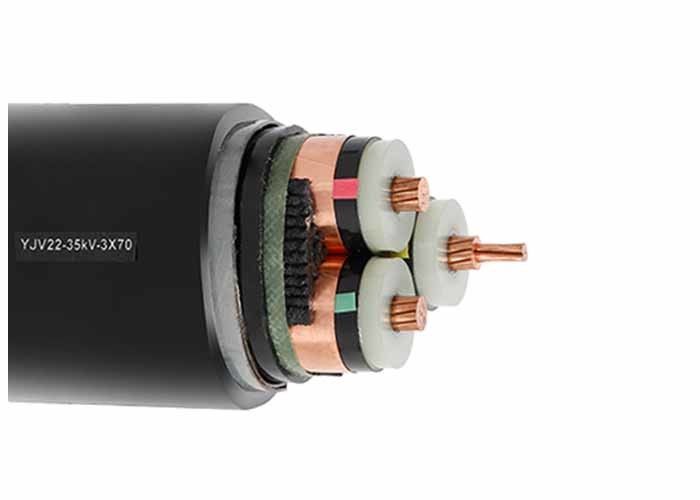

19/33KV CU/XLPE/CTS/PVC/STA/PVC 3Core x95mm2 Gepantserde elektrische kabel
Bouw
AL/XLPE/STA/PVC gewapende elektrische kabel
- Ronde, blote aluminiumkern met strenger volgens IEC 60228
- Binnenste halfgeleidende laag
- Kernisolatie XLPE
- Kleurcode volgens HD 308 S2
- Buitenste halfgeleidende laag
- Halfgeleidende tape
- Koperen plakband.
- Filler.
- PVC-inwendige behuizing
- galvaniseerde banden van staal
- PVC-buitenmantel (rood of zwart)
Codenaam:
YJ: XLPE-isolatie
L: Aluminiumgeleider
V: PVC-mantel
32:Blokken van staaldraad3
22Blokken van ijzer of van staal
72: Aluminiumdraadverzorging1 kern
62: roestvrijstalen bandverzorging1 kern
ZR: vlamwerend
Toepassing
Gebruikt voor elektriciteitstransmissie- en distributielijnen met een nominale spanning van 35 kV en lager.
Hoog- en middenspanningsstroomkabel voor statische toepassing op de grond, binnen en buiten faciliteiten, buiten, in kabelkanalen, in water,in omstandigheden waarin kabels niet worden blootgesteld aan zware mechanische spanningen en trekspanningen.
| MV ((11kv 15kv 33kv) Stroomkabel |
| Model en beschrijving Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Nummer van de kern |
De oppervlakte van de doorsnede van de geleider ((mm2) |
| xlpe-isolatie |
1 kern 3 kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Cu-kern |
| YJV, N2XSY;PVC-omhulde stroomkabel |
| YJV22;plastiekband,PVC bedekte stroomkabel |
| YJV32, YJV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel |
| Al Core |
| YJLV, NA2XSY; PVC-omhulde stroomkabel |
| YJLV22;plastiekband,PVC bedekte stroomkabel |
| YJLV32, YJLV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel |
Standaard
Internationaal: IEC 60502, IEC 60228
China: GB/T 12706
Andere normen zoals BS, DIN en ICEA op aanvraag
Technische gegevens
Maximale geleidertemperatuur: onder de normale (90OC), noodgevallen (130OC) of kortsluiting niet langer dan 5 s (250°C).
Min. Omgevingstemperatuur 0OC, na installatie en alleen wanneer de kabel in een vaste positie is
Min. Buigradius: 15 x kabel O.D voor een enkele kern
12 x kabel O.D. voor multi-core
| Testspanning |
6 / 10 kV |
[kV] |
21 / 5 minuten. |
| |
12 / 20 kV |
[kV] |
42 / 5 minuten. |
| |
18 / 30 kV |
[kV] |
63 / 5 minuten. |
| Temperatuurbereik |
in beweging |
|
-5°C tot +70°C |
| |
vaste |
|
-20°C tot +70°C |
| Werktemperatuur |
kortsluiting |
°C |
250 |
| Kortsluittijd |
Max. |
[sec] |
5 |
| Buigradius |
Min. |
x diameter |
15 |
| Ontvlambaarheid |
standaard |
|
EN 60332-1-2 |
