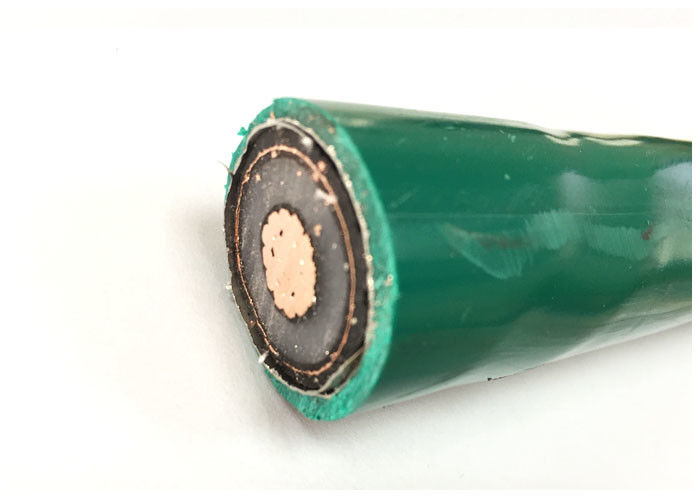

Roestvrijstalen tape gepantserde elektrische kabel Koperen tape Scherm CU-voedingskabel
Bouw
| Geleider: | Cu rond aluminium, meerdraads meeraderig gecompacteerd (RM), klasse 2 vlgs. volgens HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Binnenscherm: | geëxtrudeerde halfgeleidende huid op geleider |
| Isolatie: | XLPE (cross-linked polyethyleen, recent merk: PE-X) compound DIX 8 acc. naar HRN HD 620 S1 ili 2XI1 vlgs. volgens DIN VDE 0207 dio 22 |
| Extern scherm: | geëxtrudeerde halfgeleidende huid op isolatie, in de lengte gesplitst met isolatie (+tape van halfgeleidend materiaal) |
| Geleiderscherm: | kopertape omwikkeld met contra-helix |
| Vulmiddel: | vulstrips, garen of papier |
| Inpakken: | non-woven wikkeltape of vlamvertragend of waterdicht |
| Binnenbekleding: | Geëxtrudeerd PVC |
| Pantser: | Aluminium draad |
| Algemene schede | polyvinylchloride (PVC) of FR-PVC, PE, LSOH |
| Kleur van de schede | Zwart, rood of op maat
|
Hoge spanningGepantserd StroomkabelDetails stroomkabel
YJ: XLPE-isolatie
V: PVC-mantel
32: Staaldraadpantsering - 3 kernen
22: Bepantsering met stalen tape - 3 kernen
72: Bepantsering van aluminiumdraad – 1 kern
62: Bewapening met roestvrijstalen tape – 1 kern
ZR: Vlambestendig
Sollicitatie:
A. Gebruikt in transformatorstations, schakelblokken, in elektriciteitscentrales en industriële installaties. Middenspanningskabel voor statische toepassing in de grond, binnen en buiten faciliteiten, buiten, in kabelkanalen, in water, in omstandigheden waar kabels niet worden blootgesteld aan zwaardere mechanische spanningen en trekbelastingen.
B. Om de effecten van externe impact te voorkomen, zorgt de hechtende halfgeleidende laag die tussen de geleider en de isolatie is geëxtrudeerd, samen met de concentrische koperen geleider, voor beperking van het elektrische veld en weerstand tegen gedeeltelijke ontladingen.
C. Door de zeer lage diëlektrisch verliesfactor, die gedurende de gehele levensduur constant blijft, en door de uitstekende isolatie-eigenschappen van XLPE-materiaal, stevig in de lengterichting gesplitst met binnen- en buitenafscherming van halfgeleidend materiaal (geëxtrudeerd in één proces), heeft de kabel een hoge bedrijfszekerheid.
Normen
Internationaal: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere normen zoalsBS,DIN en ICEA op aanvraag
| MV (11kv 15kv 33kv) voedingskabel |
| Model en beschrijving Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV | Aantal kern | Leiderdoorsnedegebied (mm2) |
| xlpe-isolatie | 1 kern 3 kern | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 vierkante mm |
| Cu-kern |
| YJV, N2XSY;PVC omhulde voedingskabel |
| YJV22; gepantserde stalen tape, PVC omhulde voedingskabel |
| YJV32, YJV42; gepantserde staaldraad, PVC omhulde voedingskabel |
| Al Kern |
| YJLV, NA2XSY; PVC omhulde voedingskabel |
| YJLV22; gepantserde stalen tape, PVC omhulde voedingskabel |
| YJLV32, YJLV42; gepantserde staaldraad, PVC omhulde voedingskabel |
Certificaat
ISO-,CE, KEMA,IEC,RoHS, CCC,P3Cen nog meer andere op aanvraag
Dit product is van toepassing op de krachttransmissie- en distributielijn met AC-nominale spanning (U0/U) van een 3,6/6kV-26/36kV-systeem. Het wordt respectievelijk in de lucht (kabelbrugframe, binnenmuursteun en bak) en grond (direct begraven, kabelgeul, pijp enz.) geleid, afhankelijk van het verschil in de structuur van de beschermingslaag.
