Techniek eigendom:
1, de oude werktemperatuur bedraagt 75 ℃, lijdt aan kortsluiting (binnen 5 seconden), de temperatuur van de kern kan niet hoger zijn dan 160 ℃
2, de omgevingstemperatuur mag niet lager zijn dan -10℃
3, de legtemperatuur mag niet lager zijn dan 0℃
4, de buigradius van een enkele kern zonder pantser mag niet groter zijn dan 20D, de buigradius van een enkele kern met pantser mag niet groter zijn dan 15D, de buigradius van drie kernen met pantser mag niet groter zijn dan 12D
Opmerking:
1. In de tabel staat slechts een deel van de kabels vermeld. Kabels met andere specificaties zijn op aanvraag.
2. Kabels kunnen worden geleverd met een reeks single-mode of multi-mode.
3. Speciaal ontworpen kabelstructuur is op aanvraag verkrijgbaar.
Bouw
| Code |
: |
VV32, YJV23, CU/XLPE, XLPE/SWA/PVC |
| Standaarden |
: |
IEC 60502-1, IEC 60228, VDE, BS |
| Bouw |
: |

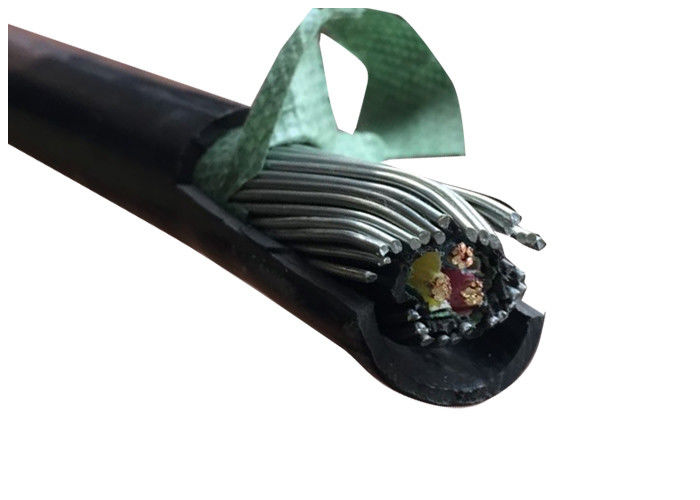

1- Massieve, gestrande of flexibele koperen geleider |
| |
|
2- XLPE / PVC-isolatie |
| |
|
3- Gegalvaniseerd stalen tape-pantser |
| |
|
4- PVC buitenmantel, of PE, LSOH |
| Sollicitatie |
: |
Bij voorkeur voor installatie binnenshuis, in kabelgoten en in industriële installaties of |
| |
|
schakelstations, ondergrondse installatie met extra bescherming waar |
| |
|
mechanische schade is onverwacht. |
| Technische gegevens |
: |
Max. bedrijfstemperatuur 75 ºC |
| |
|
Kortsluittemperatuur 160 ºC |
| Code betekenis |
|
V: PVC-isolatie |
| |
|
V: PVC-mantel |
| |
|
32: Gegalvaniseerde staaldraadpantsering
|
Sollicitatie
Gebruikt in transformatorstations, schakelblokken, in elektriciteitscentrales en industriële installaties. Middenspanningskabel voor statische toepassing in de grond, binnen en buiten faciliteiten, buiten, in kabelkanalen, in water, in omstandigheden waar kabels niet worden blootgesteld aan zwaardere mechanische spanningen en trekbelastingen.
Normen
IEC60502, BS6346, VDE, AS/NZS, UL, enz. of als verzoek van de klant.
Nominale spanning (kV):
1e klas 0,6/1 1,8/3 3,6/6 6/10 8,7/15 12/20 18/30 21/35
2e klas 1/1 3/3 6/6 8,7/10 12/15 18/20 - 26/35
Aantal kernen:
1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 enzovoort.
