18/30KV Eenfasige staaldraad Gepantserde elektrische kabel Koperdraad schermkabel
Hoge spanningGepantserd StroomkabelDetail van de stroomkabel
YJ: XLPE-isolatie
V: PVC-mantel
32:Blokken van staaldraad3
22Blokken van ijzer of van staal
72: Aluminiumdraadverzorging1 kern
62: roestvrijstalen bandverzorging1 kern
ZR: vlamwerend
Toepassing
Gebruikt in transformatorstations, schakelblokken, in elektriciteitscentrales en industriële installaties.in kabelkanalen, in water, onder omstandigheden waarin kabels niet worden blootgesteld aan zware mechanische spanningen en trekspanningen.
Dit product is van toepassing op de elektriciteitstransmissie- en distributielijnen met een nominale wisselspanning ((U0/U) van 3,6 kV-26/36 kV-systeem.en bak) en grond ((rechtstreeks begraven, kabelgracht,pijp enz.) respectievelijk volgens het verschil in de beschermingslaagstructuur.

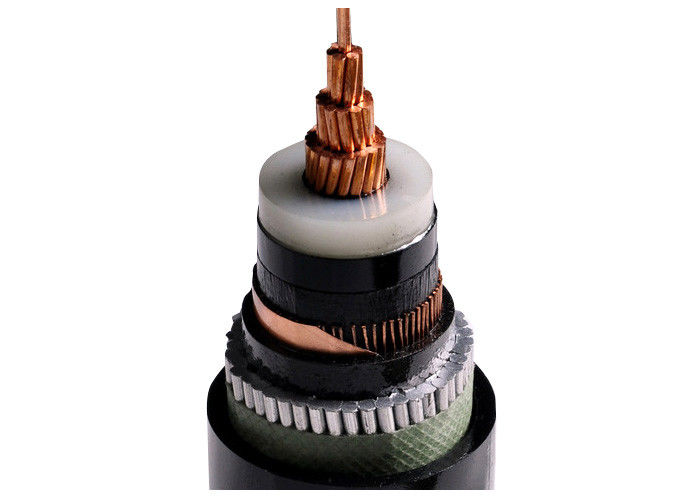

Bouw
1..... kaal koper met stranden
2..... binnenste laag van halfgeleidend materiaal
3..... kernisolatie van gekoppeld polyethyleen
4..... buitenste laag van halfgeleidend materiaal
5..... halfgeleidende tape
6..... scherm van koperdraad
7..... vulstoffen, strips, garens of papier
8..... niet-gewevenVerpakkingsband of vlamvertrager
9..... UitgedruktPVC-inwendige bekleding
10.... Gordeldraad van roestvrij staal
11.... Algemene omhulsel: polyvinylchloride (PVC) of FR-PVC, PE, LSOH
| MV ((11kv 15kv 33kv) Stroomkabel |
| Model en beschrijving Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Nummer van de kern |
De oppervlakte van de doorsnede van de geleider ((mm2) |
| xlpe-isolatie |
1 kern 3 kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Cu-kern |
| YJV, N2XSY;PVC-omhulde stroomkabel |
| YJV22;plastiekband,PVC bedekte stroomkabel |
| YJV32, YJV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel |
| Al Core |
| YJLV, NA2XSY; PVC-omhulde stroomkabel |
| YJLV22;plastiekband,PVC bedekte stroomkabel |
| YJLV32, YJLV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel |
Normen
Internationaal: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere normen zoalsBS,DIN en ICEA op verzoek
Technische gegevens
| Testspanning |
6 / 10 kV |
[kV] |
21 / 5 minuten. |
| |
12 / 20 kV |
[kV] |
42 / 5 minuten. |
| |
18 / 30 kV |
[kV] |
63 / 5 minuten. |
| Temperatuurbereik |
in beweging |
|
-20°C tot +90°C |
| |
vaste |
|
-20°C tot +90°C |
| Werktemperatuur |
kortsluiting |
°C |
250 |
| Kortsluittijd |
Max. |
[sec] |
5 |
| Buigradius |
Min. |
x diameter |
15 |
| Ontvlambaarheid |
standaard |
|
EN 50265-2-1 |
Certificaat
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cen nog meer op aanvraag
Verpakking en verzending
Alle kabel voor uitvoer wordt goed verpakt en beschermd door een houten trommel of een houten en stalen trommel.Na de goed verpakte kabelvaten naar de zeehaven gestuurdAlle kabeltommelen zijn stevig bevestigd door veiligheidsgordel om te zorgen dat er geen beweging is tijdens het zeevrachtvervoer.De grootte van de container wordt gekozen op basis van het gewicht van de totale geladen goederen of volgens de eisen van de klant.
Dienstverlening
* Wij zijn de grootste fabrikant van elektrische draden en stroomkabels in China en hebben meer dan 20 jaar productie- en marketingervaring.
* We accepteren OEM. De kabel grootte en materiaal zijn aangepast.Ur eigen logo en eigen ontwerp zijn welkom.
* Stuur ons een vraag voor meer producten info en we zullen u feedback geven in 12 uur.
