Gebruikt in transformatorstations, schakelblokken, in elektriciteitscentrales en industriële installaties.
Middenspanningskabel voor statische toepassing in de grond, binnen en buiten faciliteiten, buiten, in kabelkanalen, in water, in omstandigheden waar kabels niet worden blootgesteld aan zwaardere mechanische spanningen en trekbelastingen.
Om de effecten van externe impact te voorkomen, zorgt de hechtende halfgeleidende laag die tussen de geleider en de isolatie is geëxtrudeerd, samen met de concentrische koperen geleider, voor beperking van het elektrische veld en weerstand tegen gedeeltelijke ontladingen.

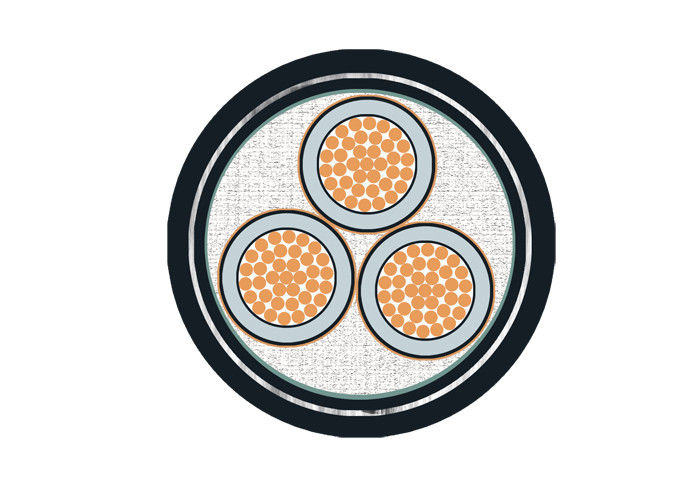

Bouw
| Geleider: | Cu/Al ronde geleider, meeraderig samengedrukt (RM), klasse 2 vlgs. volgens HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Binnenscherm: | geëxtrudeerde halfgeleidende huid op geleider |
| Isolatie: | XLPE (cross-linked polyethyleen, recent merk: PE-X) compound DIX 8 acc. tot HRN HD 620 S1 ili 2XI1 vlgs. volgens DIN VDE 0207 dio 22 |
| Extern scherm: | geëxtrudeerde halfgeleidende huid op isolatie, in de lengte gesplitst met isolatie (+tape van halfgeleidend materiaal) |
| Geleiderscherm: | kopertape omwikkeld met contra-helix |
| Vulmiddel: | vulstrips, garen of papier |
| Inpakken: | non-woven wikkeltape of vlamvertragend of waterdicht |
| Binnenbekleding: | Geëxtrudeerd PVC |
| Pantser: | Gegalvaniseerde staaldraad, tape-pantsering |
| Algemene schede | polyvinylchloride (PVC) of FR-PVC, PE, LSOH |
| Kleur van de schede | Zwart, rood of op maat |
YJ: XLPE-isolatie
V: PVC-mantel
32: Staaldraadpantsering - 3 kernen
22: Bepantsering met stalen tape - 3 kernen
72: Bepantsering van aluminiumdraad – 1 kern
62: Bewapening met roestvrijstalen tape – 1 kern
ZR: Vlambestendig
Normen
Internationaal: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere normen zoalsBS,DIN en ICEA op aanvraag
| Testspanning | 6 / 10 kV | [kV] | 21 / 5 min. |
| 12 / 20 kV | [kV] | 42 / 5 min. | |
| 18 / 30 kV | [kV] | 63 / 5 min. | |
| Temperatuurbereik | in beweging | -20°C tot +90°C | |
| vast | -20°C tot +90°C | ||
| Bedrijfstemperatuur | kortsluiting | °C | 250 |
| Kortsluittijd | maximaal | [sec] | 5 |
| Buigradius | min. | x diameter | 15 |
| Ontvlambaarheid | standaard | EN 50265-2-1 |
*) Verpakking: CUT = kabel in verschillende lengtes op trommel of haspel, eventueel afknippen op gewenste lengte
Tabel met spanning, kernen en doorsnede
| Item | Categorie A, B | 3,6/6kV | 6/10kV | 8,7/15 kV | 12/20kV | 18/30 kV | 21/35kV |
| Categorie A, B | 6/6kV | 8,7/10 kV | 12/15 kV | 18/20 kV | - | 26/35 kV | |
| Enkele kern | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| Drie kern | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
De kabel met een nominale spanning van categorie A wordt gebruikt in situaties die niet meer dan 1 minuut vereisen. van aardingsfout blijvende tijd. Voor de kabel met een nominale spanning van Categorie B bedraagt de duur van de aardingsfout normaal gesproken niet meer dan 1 uur, maximaal 1 uur. De duur van de aardlek mag niet meer dan 8 uur duren, de jaarlijkse duur van de aardfout mag in totaal niet meer dan 125 uur bedragen. Categorie C omvat al het systeem dat categorie A en B verwacht.
| Specificaties stroomkabel. | |||
| Model en beschrijving Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV | Aantal kern | Leiderdoorsnedegebied (mm2) | |
| xlpe-isolatie | 1 kern 3 kern | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 vierkante mm | |
| Cu-kern | Al Kern | ||
| YJV, N2XSY;PVC omhulde voedingskabel | YJLV, NA2XSY; PVC omhulde voedingskabel | ||
| YJV22; gepantserde stalen tape, PVC omhulde voedingskabel | YJLV22; gepantserde stalen tape, PVC omhulde voedingskabel | ||
| YJV32, YJV42; gepantserde staaldraad, PVC omhulde voedingskabel | YJLV32, YJLV42; gepantserde staaldraad, PVC omhulde voedingskabel | ||
| pvc-isolatie | |||
| Cu-kern | Al Kern | ||
| VV(VY);PVC(PE)ommantelde voedingskabel | VLV(VLY);PVC(PE)ommantelde voedingskabel | ||
| VV22(VV23);gepantserde stalen tape,PVC(PE)omhulde voedingskabel | VLV22(VLV23);gepantserde stalen tape,PVC(PE)omhulde voedingskabel | ||
| VV32 (VV33), VV42 (VV43); gepantserde staaldraad, PVC (PE) omhulde voedingskabel | VLV32 (VLV33), VLV42 (VLV43); gepantserde staaldraad, PVC (PE) omhulde voedingskabel | ||
