CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty

CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty

Plaats van herkomst China
Merknaam QINGDAO YICABLE CABLE
Certificering ISO,CE,IEC,TUV,KEMA
Productdetails
Productnaam:
Gepantserde AL-kabel
Isolatie:
XLPE
Pantser:
AWA, STA
Geleider:
Al
Schede:
PVC, PE
Kernen:
Één Kern
Standaard:
CEI, BS, IS, VDE
Garantie:
2 jaar
Markeren:

armored cable wiring

,

armoured power cable

Betaling en verzendvoorwaarden
Min. bestelaantal
500 METERS
Prijs
US$0.51- US$125 / Meter
Verpakking Details
Houten trommels
Levertijd
7 dagen
Betalingscondities
T/T,L/C
Levering vermogen
25,000 KMs per Maand
Productbeschrijving

CWS CTS STA PE gepantserde elektrische kabel middenspanning 2 jaar garantie


Hoge spanningGepantserd StroomkabelDetails stroomkabel

YJ: XLPE-isolatie
V: PVC-mantel
32: Staaldraadpantsering - 3 kernen
22: Bepantsering met stalen tape - 3 kernen
72: Bepantsering van aluminiumdraad – 1 kern
62: Bewapening met roestvrijstalen tape – 1 kern
ZR: Vlambestendig

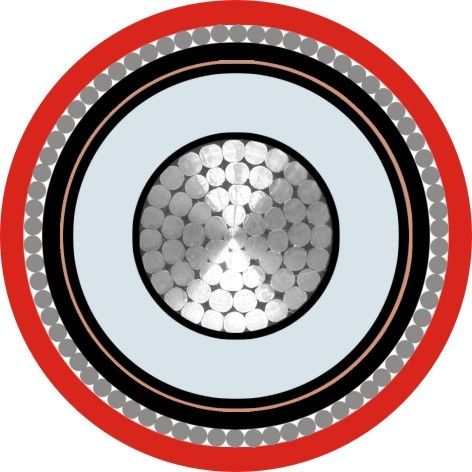

Bouw


Geleider: Cu rond aluminium, meerdraads meeraderig gecompacteerd (RM), klasse 2 vlgs. volgens HRN HD 383 / IEC 60228 / DIN VDE 0295
Binnenscherm: geëxtrudeerde halfgeleidende huid op geleider
Isolatie: XLPE (cross-linked polyethyleen, recent merk: PE-X) compound DIX 8 acc. naar HRN HD 620 S1 ili 2XI1 vlgs. volgens DIN VDE 0207 dio 22
Extern scherm: geëxtrudeerde halfgeleidende huid op isolatie, in de lengte gesplitst met isolatie (+tape van halfgeleidend materiaal)
Geleiderscherm: kopertape omwikkeld met contra-helix
Vulmiddel: vulstrips, garen of papier
Inpakken: non-woven wikkeltape of vlamvertragend of waterdicht
Binnenbekleding: Geëxtrudeerd PVC
Pantser: Aluminium draad
Algemene schede polyvinylchloride (PVC) of FR-PVC, PE, LSOH
Kleur van de schede Zwart, rood of op maat








Sollicitatie


Gebruikt in transformatorstations, schakelblokken, in elektriciteitscentrales en industriële installaties. Middenspanningskabel voor statische toepassing in de grond, binnen en buiten faciliteiten, buiten, in kabelkanalen, in water, in omstandigheden waar kabels niet worden blootgesteld aan zwaardere mechanische spanningen en trekbelastingen.




MV (11kv 15kv 33kv) voedingskabel
Model en beschrijving Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV Aantal kern Leiderdoorsnedegebied (mm2)
xlpe-isolatie 1 kern 3 kern 10 16 25 35 70 95 120 150 185 240 300 400 500 630 vierkante mm
Cu-kern
YJV, N2XSY;PVC omhulde voedingskabel
YJV22; gepantserde stalen tape, PVC omhulde voedingskabel
YJV32, YJV42; gepantserde staaldraad, PVC omhulde voedingskabel
Al Kern
YJLV, NA2XSY; PVC omhulde voedingskabel
YJLV22; gepantserde stalen tape, PVC omhulde voedingskabel
YJLV32, YJLV42; gepantserde staaldraad, PVC omhulde voedingskabel






Normen

Internationaal: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere normen zoalsBS,DIN en ICEA op aanvraag



Technische gegevens:

Testspanning 6 / 10 kV [kV] 21 / 5 min.
  12 / 20 kV [kV] 42 / 5 min.
  18 / 30 kV [kV] 63 / 5 min.
Temperatuurbereik in beweging   -20°C tot +90°C
  vast   -20°C tot +90°C
Bedrijfstemperatuur kortsluiting °C 250
Kortsluittijd maximaal [sec] 5
Buigradius min. x diameter 15
Ontvlambaarheid standaard   EN 50265-2-1



*) Verpakking: CUT = kabel in verschillende lengtes op trommel of haspel, eventueel afknippen op gewenste lengte



Certificaat

ISO-,CE, KEMA,IEC,RoHS, CCC,P3Cen nog meer andere op aanvraag



Dit product is van toepassing op de krachttransmissie- en distributielijn met AC-nominale spanning (U0/U) van een 3,6/6kV-26/36kV-systeem. Het wordt respectievelijk in de lucht (kabelbrugframe, binnenmuursteun en bak) en grond (direct begraven, kabelgeul, pijp enz.) geleid, afhankelijk van het verschil in de structuur van de beschermingslaag.




VERPAKKING EN VERZENDING

Alle exportkabels zijn goed verpakt en beschermd door een houten trommel of een houten en stalen trommel. Het verpakkingsmateriaal is afhankelijk van het gewicht en de maat van de kabel. Nadat de goed verpakte kabeltrommels naar Sea Port zijn verzonden, worden ze in een 20 FT-container of 40 FT-container geladen. Alle kabeltrommels zijn stevig bevestigd met een veiligheidsgordel om ervoor te zorgen dat er geen beweging ontstaat tijdens de zeevracht. De grootte van de container wordt gekozen op basis van het gewicht van de totaal geladen goederen of volgens de eisen van de klant.



Diensten
* Wij zijn een van de grootste fabrikanten van elektrische draad en stroomkabel in China en hebben meer dan 20 jaar productie- en marketingervaring.
* Wij accepteren OEM. De kabelmaat en het materiaal zijn aangepast. Uw eigen logo en eigen ontwerp zijn welkom. Wij produceren volgens uw vereisten en beschrijving;
* Stuur ons een aanvraag voor meer productinformatie en wij geven u binnen 12 uur feedback.


CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty 0
