Industriële installaties Staaldraad Buiten gepantserde elektrische kabel 6.6KV - 35KV

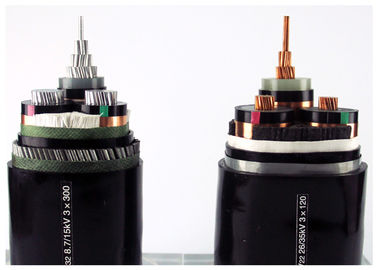

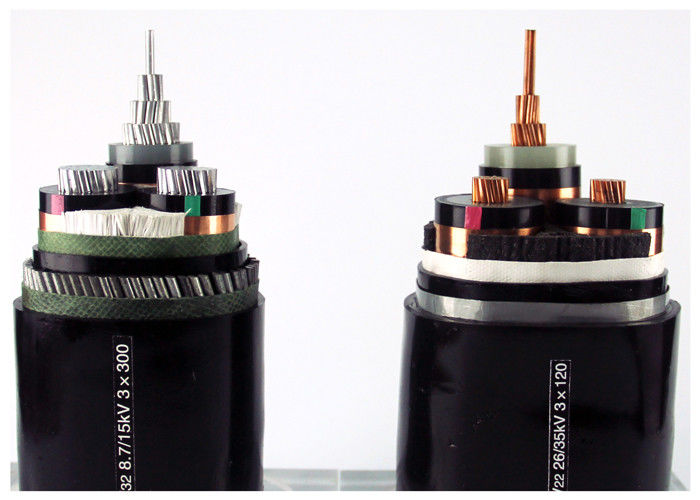

Bouw
1 ..... gestrand blank koper
2 ..... binnenlaag van halfgeleidend materiaal
3 ..... kernisolatie van vernet polyethyleen
4 ..... buitenlaag van halfgeleidend materiaal
5 ..... halfgeleidende tape
6.....afscherming van koperdraden
7 ..... Vulstrook, garen of papier
8 ..... Niet-gewevenWikkeltape of vlamvertragend
9 ..... GeëxtrudeerdPVC binnenbekleding
10 .... Roestvrijstalen tape gepantserd
11 .... Totale mantel: polyvinylchloride (PVC) of FR-PVC, PE, LSOH
Sollicitatie
Gebruikt in transformatorstations, schakelblokken, in elektriciteitscentrales en industriële installaties. Middenspanningskabel voor statische toepassing in de grond, binnen en buiten faciliteiten, buiten, in kabelkanalen, in water, in omstandigheden waar kabels niet worden blootgesteld aan zwaardere mechanische spanningen en trekbelastingen.
Normen
Internationaal: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere normen zoalsBS,DIN en ICEA op aanvraag
Technische gegevens:
| Testspanning |
6 / 10 kV |
[kV] |
21 / 5 min. |
| |
12 / 20 kV |
[kV] |
42 / 5 min. |
| |
18 / 30 kV |
[kV] |
63 / 5 min. |
| Temperatuurbereik |
in beweging |
|
-20°C tot +90°C |
| |
vast |
|
-20°C tot +90°C |
| Bedrijfstemperatuur |
kortsluiting |
°C |
250 |
| Kortsluittijd |
maximaal |
[sec] |
5 |
| Buigradius |
min. |
x diameter |
15 |
| Ontvlambaarheid |
standaard |
|
EN 50265-2-1 |
*) Verpakking: CUT = kabel in verschillende lengtes op trommel of haspel, eventueel afknippen op gewenste lengte
MV (6 tot 35 kv) voedingskabeldetails
YJ: XLPE-isolatie
V: PVC-mantel
32: Staaldraadpantsering - 3 kernen
22: Bepantsering met stalen tape - 3 kernen
72: Bepantsering van aluminiumdraad – 1 kern
62: Bewapening met roestvrijstalen tape – 1 kern
ZR: Vlambestendig
| MV (11kv 15kv 33kv) voedingskabel |
| Model en beschrijving Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Aantal kern |
Leiderdoorsnedegebied (mm2) |
| xlpe-isolatie |
1 kern 3 kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 vierkante mm |
| Cu-kern |
| YJV, N2XSY;PVC omhulde voedingskabel |
| YJV22; gepantserde stalen tape, PVC omhulde voedingskabel |
| YJV32, YJV42; gepantserde staaldraad, PVC omhulde voedingskabel |
| Al Kern |
| YJLV, NA2XSY; PVC omhulde voedingskabel |
| YJLV22; gepantserde stalen tape, PVC omhulde voedingskabel |
| YJLV32, YJLV42; gepantserde staaldraad, PVC omhulde voedingskabel |
Dit product is van toepassing op de krachttransmissie- en distributielijn met AC-nominale spanning (U0/U) van een 3,6/6kV-26/36kV-systeem. Het wordt respectievelijk in de lucht (kabelbrugframe, binnenmuursteun en bak) en grond (direct begraven, kabelgeul, pijp enz.) geleid, afhankelijk van het verschil in de structuur van de beschermingslaag.
Certificaat
ISO-,CE, KEMA,IEC,RoHS, CCC,P3Cen nog meer andere op aanvraag
VERPAKKING EN VERZENDING
Alle exportkabels zijn goed verpakt en beschermd door een houten trommel of een houten en stalen trommel. Het verpakkingsmateriaal is afhankelijk van het gewicht en de maat van de kabel. Nadat de goed verpakte kabeltrommels naar Sea Port zijn verzonden, worden ze in een 20 FT-container of 40 FT-container geladen. Alle kabeltrommels zijn stevig bevestigd met een veiligheidsgordel om ervoor te zorgen dat er geen beweging ontstaat tijdens de zeevracht. De grootte van de container wordt gekozen op basis van het gewicht van de totaal geladen goederen of volgens de eisen van de klant.
