XLPE geïsoleerde gepantserde elektrische kabel, gegalvaniseerde staaldraad gepantserde kabel
Beschrijving:
C.U.XLPE/STA/PVC, IEC 60502
IEC 60502, IEC 60228,GB/T 12706.1-2008.
CE, CCC, KEMA

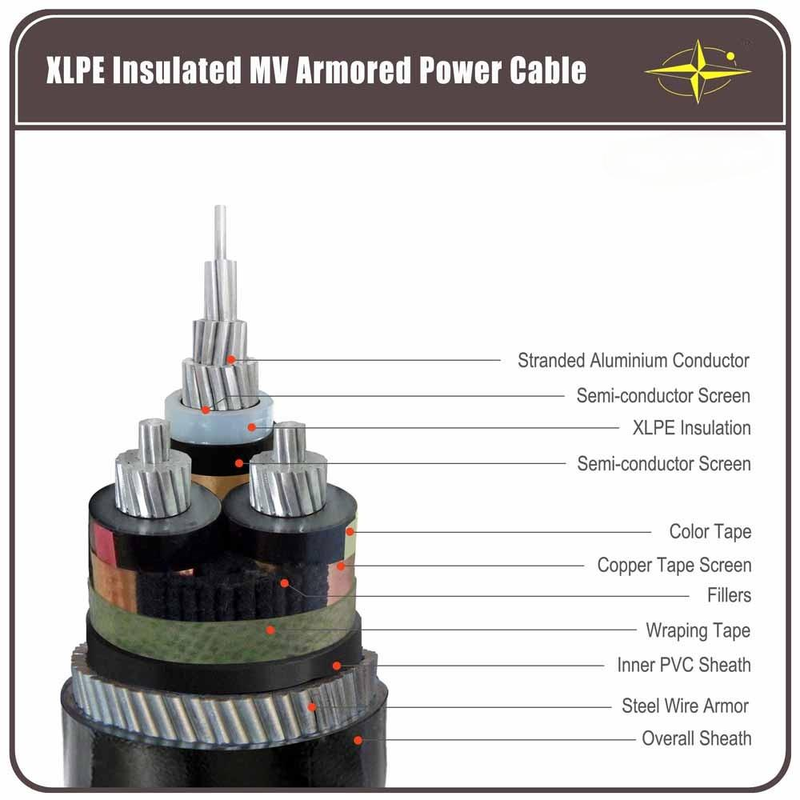

Bouwwerk
Leider:CAluminiumgeleider met circulaire strengen, conform IEC 60228 klasse 2
Isolatie:XLPE/A
Inwendige bekleding: PVC
Borduurwerk: gegalvaniseerde staaldraad of -band
Schede:PVC-type ST2naar IEC 60502, zwart
Opmerking:Isolatie kleur volgens normen ofklantvereiste
Toepassingen
Gebruikt voor elektriciteitstransmissie- en distributielijnen met een nominale spanning van 35kv en lager.De XLPE-stroomkabel heeft niet alleen de kenmerken van een uitstekende elektriciteit, mechanisme, warmte- en verouderingsbestendig, stressbestendig en chemisch corrosiebestendig, maar ook eenvoudige structuur, licht gewicht, geen beperking door legdruppel,en hoge temperatuur voor langdurig werk.
Geschikt voor in- en buitenleg: kan tijdens de installatie een bepaalde tractie weerstaan, maar niet externe mechanische krachten.Normen
Internationaal:IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Andere normen zoalsBS,DIN en ICEA op verzoek
Technische gegevens
Nominale spanning:2-35kV
Maximaal.Leidertemperatuur.: normaal (90°C), kortsluiting van maximaal 5 s (160°Cwanneer de sectie onder de 300 mm2, 140°Cwanneer de sectieoppervlakte meer dan 300 mm2)
Min.. EenbijentTemp.:De kabel moet voorverwarmd worden als de omgevingstemperatuur lager is dan 0°C
- Min.Buigradius:enkelkernkabel 20(d+D)±5%
Multicore-kabel 15(d+D)±5%
Certificaten
CE, RoHS, CCC, KEMA en nog veel meer op verzoek
4 Tabel van de spanning, kernen en doorsnede
| Artikel 1 |
Categorie A, B |
3.6/6kV |
6/10kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Categorie A, B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Eenvoudige kern |
mm2 |
25 tot en met 1200 |
25 tot en met 1200 |
35 tot en met 1200 |
50 tot en met 1200 |
50 tot en met 1200 |
50 tot en met 1200 |
| Drie kernen |
mm2 |
25 tot 400 |
25 tot 400 |
35 tot 400 |
50 tot 400 |
50 tot 400 |
50 tot 400 |
De kabel met een nominale spanning van categorie A wordt gebruikt in situaties waarin de duur van de grondingsfout niet langer dan 1 minuut vereist is.de grondfout met een duur van normaal gesproken niet meer dan 1 uurDe maximale duur van het systeem mag niet meer dan 8 uur bedragen, de totale duur van de jaarlijkse grondfouten mag niet meer dan 125 uur bedragen, categorie C omvat alle systemen van categorie A en B.
Verpakking en verzending
Wij zijn in staat om te voldoen aan de meest strikte leveringsschema's volgens per bestelling.De naleving van de deadline is altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen tot de algemene vertraging van het project en kostenoverschrijding.
De kabel wordt geleverd in houten rollen, gegolfde dozen en spoelen. De kabelranden worden afgesloten met BOPP zelfklevend tape en niet-hygroscopische afdichtkappen om de kabelranden tegen vocht te beschermen.De vereiste markering moet op de buitenzijde van de trommel worden afgedrukt met een weerbestendig materiaal volgens de eisen van de klant..
