YJV22-6/10KV-3 120 XLPE Gepantserde Kabel Met Cirkelvormige Gestrande Koperen Geleider
BeschrijvingLevertijd
CU/XLPE/STA/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA

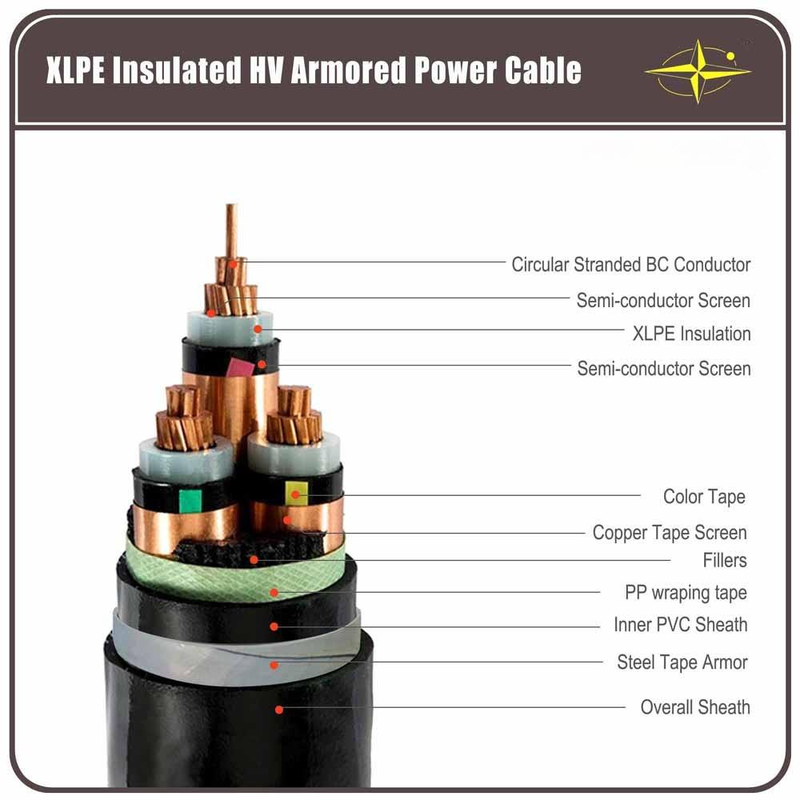

Constructies
Geleider: Cirkelvormige gestrande koperen geleider, conform IEC 60228 klasse 2
Isolatie: XLPE/A
Binnenbekleding: PVC
Armering: Verzinkt staaldraad of band
Mantel: PVC type ST2 volgens IEC 60502, zwart
Opmerking: Isolatiekleur volgens normen of klantvereiste
Toepassingen
Gebruikt voor stroomtransmissie en distributielijnen met een nominale spanning van 35kv en lager. Vergeleken met PVC-geïsoleerde stroomkabels, biedt XLPE-stroomkabel niet alleen kenmerken van uitstekende elektrische, mechanische, hitte- en verouderingsbestendigheid, omgevingsspanningsbestendigheid en chemische corrosiebestendigheid, maar ook een eenvoudige structuur, licht gewicht, geen beperking door legdrop, en hoge temperatuurtolerantie voor langdurig werken.
Voor leggen binnen en buiten. Kan bepaalde trekkrachten tijdens installatie weerstaan, maar geen externe mechanische krachten. Normen
Internationaal: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Andere normen zoals BS, DIN en ICEA op aanvraag
Technische gegevens
Nominale spanning: 2-35 kV
Max. Geleider Temp.: normaal (90°C), kortsluiting niet meer dan 5 s (160°C bij doorsnede onder 300mm2, 140°C bij doorsnede boven 300mm2)
Min. Ambient Temp.LevertijdDe kabel moet worden voorverwarmd als de omgevingstemperatuur onder 0°C
ligtMin. Buigradius: Meeraderige kabel 15(d+D)±
5%Meeraderige kabel 15(d+D)±
5%
Certificaten
CE, RoHS, CCC, KEMA en meer andere op aanvraag
| 4 Tabel van de spanning, kernen en doorsnede |
21/35kV |
Categorie A, B |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30kV |
| 21/35kV |
Categorie A, B |
6/6kV |
8.7/10kV |
12/15kV |
18/20kV |
- |
| 26/35kV |
Drie kernen |
25-1200 |
25-1200 |
25-1200 |
50-1200 |
50-1200 |
50-1200 |
| 50-1200 |
Drie kernen |
25-400 |
25-400 |
25-400 |
50-400 |
50-400 |
50-400 |
50-400
De kabel met Categorie A nominale spanning wordt gebruikt in situaties die niet meer dan 1 minuut aardfoutduur vereisen. Voor de kabel met Categorie B nominale spanning is de aardfoutduur normaal gesproken niet meer dan 1 uur, maximale duur is niet meer dan 8 uur, de totale jaarlijkse aardfoutduur mag niet meer dan 125 uur bedragen, Categorie C omvat alle systemen behalve Categorie A en B.
Verpakking & Verzending
Wij zijn in staat om te voldoen aan de meest strikte leveringsschema's volgens de inkooporder. Het halen van de deadline is altijd de topprioriteit, aangezien elke vertraging in de levering van de kabel kan bijdragen aan vertragingen in het gehele project en kostenoverschrijdingen.
De kabel wordt geleverd op houten haspels, gegolfde dozen en spoelen. Kabeluiteinden zijn afgedicht met BOPP zelfklevende tape en niet-hygroscopische afdichtdoppen om de kabeluiteinden tegen vocht te beschermen. De vereiste markering wordt met weerbestendig materiaal op de buitenkant van de trommel gedrukt volgens de eisen van de klant.
