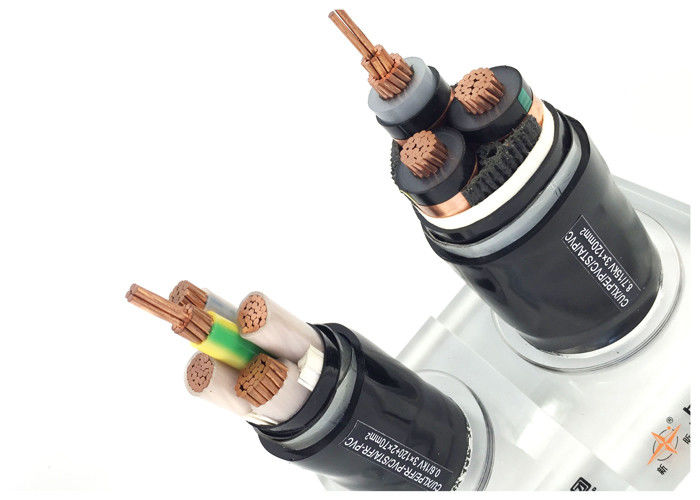

LV MV HV Armoured Power Cable XLPE Insulated Copper Core Steel Tape Armour Underground Power Cable
  • LV MV HV Armoured Power Cable XLPE Insulated Copper Core Steel Tape Armour Underground Power Cable
  • LV MV HV Armoured Power Cable XLPE Insulated Copper Core Steel Tape Armour Underground Power Cable
  • LV MV HV Armoured Power Cable XLPE Insulated Copper Core Steel Tape Armour Underground Power Cable
  • LV MV HV Armoured Power Cable XLPE Insulated Copper Core Steel Tape Armour Underground Power Cable
LV MV HV Armoured Power Cable XLPE Insulated Copper Core Steel Tape Armour Underground Power Cable

LV MV HV Armoured Power Cable XLPE Insulated Copper Core Steel Tape Armour Underground Power Cable

Plaats van herkomst China
Merknaam QINGDAO YICABLE CABLE
Certificering ISO,CE,IEC,TUV,KEMA
Productdetails
Productnaam:
ondergrondse machtskabel
Spanning:
LV/MV/HV
Geleider:
Koper/Ku
Isolatie:
XLPE
pantser:
Stalen tape
materiaal van de schede:
PVC / PE / LSZH
Normen:
CEI/BS/ZIJN/VDE
Garantie:
2 jaar
Markeren:

armored electrical wire

,

armored cable wiring

Betaling en verzendvoorwaarden
Min. bestelaantal
500 METERS
Prijs
US$0.5 to 120 per Meter
Verpakking Details
Houten Trommel of Staal
Levertijd
7-15 dagen
Betalingscondities
T/T,L/C
Levering vermogen
10,000 km/Maand
Productbeschrijving

LV MV HV gepantserde voedingskabel XLPE geïsoleerde koperen kern stalen tape pantser ondergrondse voedingskabel



Toepassingen

Deze gepantserde stroomkabels zijn ontworpen voor installatie in de open lucht, voor directe ondergrondse ingraving, in water, in kabelgoten en elektriciteitscentrales, waar mechanische schade aan de kabel kan optreden.

Vergeleken met PVC-geïsoleerde voedingskabel beschikt de xlpe-voedingskabel niet alleen over kenmerken van uitstekende elektriciteit, mechanisme, hitte- en verouderingsbestendig, omgevingsstressbestendig en chemisch corrosiebestendig, maar ook over een eenvoudige structuur, lichtgewicht, geen beperking door valpartijen en hoge temperatuurtoeslag voor langdurig werken.



Constructies



GeleiderCompacte gestrande koperen geleider, klasse 2 volgens IEC 60228
Ronde massieve koperen geleider, klasse 1 volgens IEC 60228
Flexibele gestrande koperen geleider, klasse 5 volgens IEC 60228
Dirigent schermHalfgeleider (alleen MV)
IsolatieXLPE (verknoopt polyethyleen)
IsolatieschermHalfgeleider (alleen MV)
Metalen schildKoperen tape-scherm of koperdraad en koperen tape-schild (MV moet, LV optioneel)
VullerVulstoffen strip
InpaktapeNon-woven wikkeltape of lsoh wikkeltape
BinnenbekledingGeëxtrudeerd PVC of LSOH (alleen MV)
PantserStaalbandpantser, staaldraad of aluminiumdraadpantser optioneel
Algemene schedePVC, FR-PVC, PE of LSOH



Tabel met spanning, kernen en doorsnede


ItemCategorie A, B3,6/6kV6/10kV8,7/15 kV12/20 kV18/30 kV21/35 kV
Categorie A, B6/6kV8,7/10 kV12/15 kV18/20 kV-26/35 kV
Enkele kernmm225-120025-120035-120050-120050-120050-1200
Drie kernmm225-40025-40035-40050-40050-40050-400


De kabel met een nominale spanning van categorie A wordt gebruikt in situaties die niet meer dan 1 minuut vereisen. van aardingsfout blijvende tijd. Voor de kabel met een nominale spanning van categorie B bedraagt ​​de duur van de aardingsfout normaal gesproken niet meer dan 1 uur, maximaal 1 uur. De duur van de aardlek mag niet meer dan 8 uur duren, de jaarlijkse duur van de aardfout mag in totaal niet meer dan 125 uur bedragen. Categorie C omvat al het systeem dat categorie A en B verwacht.





Technische gegevens

- Voedingskabel volgens DIN VDE 0276 deel 603, HD 620, IEC 60502, BS 6622
- Temperatuurbereik max. tot +90 °C
- Temperatuur tijdens installatie van 0 °C tot +70 °C
- Kortsluittemperatuur +250 °C (tot 5 seconden)
- Nominale spanning Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- Bedrijfsspanningen 3,6/6 kV = max. 7,2 kV 6/10 kV = max. 12 kV 18/30 kV = max. 36 kV
- Testspanning ac 3,6/6 kV = 11 kV tot 5 min. 6/10 kV = 21 kV tot 5 min. 18/30 kV = 63 kV tot 5 min.
- Minimale buigradius ca. 15 kabeldiameter


Testspanning6 / 10 kV[kV]21 / 5 min.
 12 / 20 kV[kV]42 / 5 min.
 18 / 30 kV[kV]63 / 5 min.
Temperatuurbereikin beweging -5°C tot +70°C
 vast -20°C tot +70°C
Bedrijfstemperatuurkortsluiting°C250
Kortsluittijdmaximaal[sec]5
Buigradiusmin.x diameter15
Ontvlambaarheidstandaard EN 60332-1-2





Besteladvies

Nominale spanning
Toepassingsnorm: IEC/BS/UL/GB
Aantal kernen
Geleidergrootte $ Constructie
Type isolatie
Gepantserd of ongepantserd. Indien pantser: het type en materiaal van het pantser
De vereiste van schede
Kabellengte en verpakkingsvereiste
Andere vereiste






VERPAKKING EN VERZENDING:



Wij zijn in staat om te voldoen aan de meest strikte leveringsschema's per inkooporder. Het halen van de deadline heeft altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen aan de algehele projectvertraging en kostenoverschrijdingen.
Kabel wordt geleverd in houten haspels, golfkartonnen dozen en op rollen. Kabeluiteinden zijn afgedicht met BOPP zelfklevende tape en niet-hygroscopische afsluitdoppen om de kabeluiteinden tegen vocht te beschermen. De vereiste markering moet worden afgedrukt met weerbestendig materiaal op de buitenkant van de trommel, afhankelijk van de eisen van de klant.


Veelgestelde vragen

1. Verzending:Over zee of door de lucht vanwege zwaar gewicht. Monsters worden verzonden via DHL, Fedex. enz
2. Betaling:Wij accepteren T/T, L/C, kies gewoon wat je leuk vindt
3.Levertijd:Over het algemeen 7 ~ 10 werkdagen na ontvangst van de aanbetaling. Volgens de hoeveelheid.
4. MOQ:Over het algemeen is onze MOQ 1000 meter. monsters van minder dan 20 centimeter kunnen vrij worden verstrekt.


Onze diensten

* Wij zijn een van de grootste fabrikanten van elektrische draad en stroomkabel in China en hebben meer dan 20 jaar productie- en marketingervaring.
* Wij accepteren OEM. De kabelmaat en het materiaal zijn aangepast. Uw eigen logo en eigen ontwerp zijn welkom. Wij produceren volgens uw vereisten en beschrijving;
* Stuur ons een aanvraag voor meer productinformatie en wij geven u binnen 12 uur feedback.
