Plaats van herkomst China
Merknaam QINGDAO YICABLE CABLE
Certificering ISO,CE,IEC,TUV,KEMA
Productdetails
Product:
Koper Gepantserde Kabel
Geleider:
Koper
Isolatie:
XLPE
Pantser:
AWA, SWA
Kernen:
Één Kern
Schede:
PVC
Standaard:
CEI, BS, IS, VDE
Garantie:
2 jaar
Markeren:

armored cable wiring

,

armoured power cable

Betaling en verzendvoorwaarden
Min. bestelaantal
500 METERS
Prijs
US$0.52 ~ 126 / Meter
Verpakking Details
Houten Trommels of Staal
Levertijd
7-10 dagen
Betalingscondities
T/T,L/C
Levering vermogen
10,000 KMs per Maand
Productbeschrijving

Custom AWA SWA gepantserde koperkabel, enkelkern gepantserde kabel 11KV 33KV

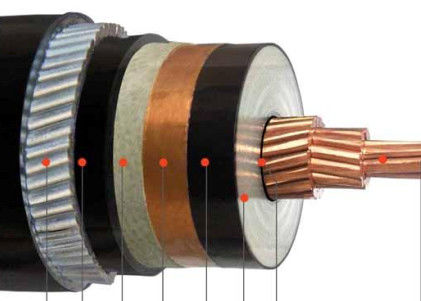

Bouw:1..... kaal koper, 2..... binnenste laag van halfgeleidend materiaal, 3..... isolatie van de kern van gekoppeld polyethyleen, 4..... buitenste laag van halfgeleidend materiaal, 5.....met een breedte van niet meer dan 15 mm, 6..... scherm van koperdraad,7..... vulstoffen, strips, garens of papier,8..... niet-gewevenmet een vermogen van meer dan 50 W,9..... UitgedruktPVC-inwendige bekleding, 10.... Aluminiumdraadverzorgd, 11.... Algemene omhulsel: polyvinylchloride (PVC) of FR-PVC, PE, LSOH

Toepassing:1. gebruikt in transformatorstations, schakelblokken, in elektriciteitscentrales en industriële installaties.in kabelkanalenIn water, onder omstandigheden waarin de kabels niet worden blootgesteld aan zware mechanische spanningen en trekspanningen.de aanhangende halfgeleidende laag tussen geleider en isolatie, samen met concentrische koperen geleider, zorgt voor beperking van het elektrisch veld en weerstand tegen gedeeltelijke ontladingen.die gedurende zijn gehele levensduur constant blijft, en vanwege de uitstekende isolatie eigenschappen van XLPE-materiaal, stevig longitudinaal gespleten met binnenste en buitenste scherm van halfgeleidend materiaal (in één proces geëxtrudeerd),de kabel heeft een hoge betrouwbaarheid.

Normen: Internationaal: IEC 60502-2, IEC 60228; China: GB/T 12706.2-2008; Andere normen zoalsBS,DIN en ICEA op verzoek

Specificaties:

MV ((6 tot en met 35kv) Stroomkabel
Model en beschrijving Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV Nummer van de kern De oppervlakte van de doorsnede van de geleider ((mm2)
xlpe-isolatie 1 kern 3 kern 10 16 25 35 70 95 120 150 185 240 300 400 500
Cu-kern Al Core
YJV, N2XSY;PVC-omhulde stroomkabel YJLV, NA2XSY; PVC-omhulde stroomkabel
YJV22;plastiekband,PVC bedekte stroomkabel YJLV22;plastiekband,PVC bedekte stroomkabel
YJV32, YJV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel YJLV32, YJLV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel


Technische gegevens

Testspanning 6 / 10 kV [kV] 21 / 5 minuten.
12 / 20 kV [kV] 42 / 5 minuten.
18 / 30 kV [kV] 63 / 5 minuten.
Temperatuurbereik in beweging -20°C tot +90°C
vaste -20°C tot +90°C
Werktemperatuur kortsluiting °C 250
Kortsluittijd Max. [sec] 5
Buigradius Min. x diameter 15
Ontvlambaarheid standaard EN 50265-2-1

Bestellen

Nominale spanning

Toepassingsnorm:IEC/BS/UL/GB

Aantal kernen

Grootte van de geleider $ constructie

Typ van isolatie

Als er een pantser is, het type en het materiaal van het pantser.

De noodzaak van een schede

Lengte van de kabel en verpakking

Andere vereiste

Technische parameter

Naam: dwarsdoorsnede van de geleider Strengen nr./dia. van dirigent Isolatiedikte Inwendige manteldikte Dia. van pantserdraad Dikte van de omhulsel Ongeveer.

Bij benadering.

Gewicht

 Max. DC-weerstand van de geleider (20 °C) Testspanning AC Huidige rating
mm2 pc/mm mm mm mm mm (mm) in kg/km Ω /km kV/5min In de lucht (A) In de bodem ((A)
1 × 50 10/2.52 8 1.2 2.0 2.2 40.0 2857 0.387 63 210 215
1 × 70 14/2.52 8 1.2 2.0 2.3 42.0 3166 0.268 63 260 265
1 × 95 19/2.52 8 1.2 2.0 2.3 43.0 3499 0.193 63 320 315
1 × 120 24 uur per dag.52 8 1.3 2.5 2.4 46.0 4264 0.153 63 370 360
1 × 150 30/2.52 8 1.4 2.5 2.5 48.0 4671 0.124 63 420 405
1 × 185 37/2.52 8 1.4 2.5 2.5 49.0 5121 0.0991 63 480 455
1 × 240 48/2.52 8 1.4 2.5 2.6 52.0 5780 0.0754 63 565 530
1 × 300 61/2.52 8 1.4 2.5 2.7 54.0 6482 0.0601 63 650 595
1 × 400 61/2.97 8 1.4 2.5 2.8 58.0 7657 0.0470 63 755 680
1 × 500 61/3.23 8 1.6 2.5 2.9 61.0 8894 0.0366 63 865 765

Dit product is van toepassing op de elektriciteitstransmissie- en distributielijnen met een nominale wisselspanning ((U0/U) van 3,6 kV-26/36 kV-systeem.en bak) en grond ((rechtstreeks begraven, kabelgracht,pijp enz.) respectievelijk volgens het verschil in de beschermingslaagstructuur.

Verpakking en verzending

Alle kabel voor uitvoer is goed verpakt en beschermd door houten drums of houten en stalen drums.

Het verpakkingsmateriaal is afhankelijk van het gewicht en de grootte van de kabel.

De goede informatie, de productie-informatie en de informatie van de klant zijn stevig gedrukt op elke maat van de trommel.

Na het goed verpakt hebben van de kabelvaten die naar de zeehaven worden gestuurd, worden zij in een container van 20 ft of 40 ft geladen.geen beweging tijdens het zeevrachtvervoer.

De grootte van de container wordt gekozen op basis van het totale gewicht van de geladen goederen of op basis van de eisen van de klant.

Dienstverlening


* Wij zijn de grootste fabrikant van elektrische draden en stroomkabels in China en hebben meer dan 20 jaar productie- en marketingervaring.
* We accepteren OEM. De kabel grootte en materiaal zijn aangepast.Ur eigen logo en eigen ontwerp zijn welkom.
* Stuur ons een vraag voor meer producten info en we zullen u feedback geven in 12 uur.
