Plaats van herkomst China
Merknaam QINGDAO YICABLE CABLE
Certificering ISO,CE,IEC,TUV,KEMA
Productdetails
Productnaam:
XLPE-koperkabel
Spanning:
1 kV
Geleider:
Koper
Isolatie:
XLPE
Pantser:
Stalen tape
Maten:
1.0 - 630 SQMM
Kernen:
4 Kern en een aarde
Jasje:
PVC, PE of LSZH
Garantie:
2 jaar
Normen:
CEI/BS/ZIJN/VDE
Markeren:

armored cable wiring

,

armoured power cable

Betaling en verzendvoorwaarden
Min. bestelaantal
500 METERS
Prijs
US$0.3~119/Meter
Verpakking Details
Houten of Staaltrommels
Levertijd
Een week of twee vanaf de hoeveelheid
Betalingscondities
T/T,L/C
Levering vermogen
10,000 kilometers een Maand
Productbeschrijving

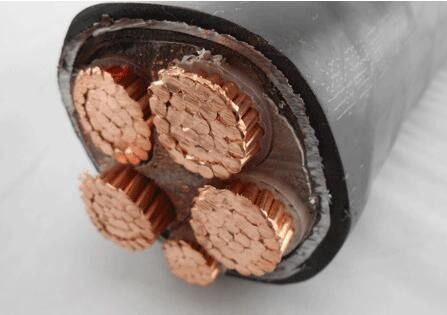

4 Core 185 Sqmm met aarde 95 mm2 1kV Gepantserde elektrische kabel Stalen band Armord XLPE Koperkabel

Detail

Code : De in de bijlage bij Verordening (EG) nr. 45/2001 vermelde voorwaarden zijn van toepassing op:
Normen : TS IEC 60502, IEC 502, VDE 0271, BS 6346
Bouw : 1- Vaste, gestreepte of flexibele koperen geleiders
2- XLPE-isolatie
3- Gegalvaniseerde banden van staal
4- PVC-buitenste behuizing, ofwel PE, LSOH
Toepassing : Bij voorkeur voor installatie binnen, in kabelleidingen en in industriële installaties of
schakelstations, ondergrondse installaties met aanvullende bescherming waar
Mechanische schade is onverwacht.
Technische gegevens : Maximale werktemperatuur 90 oC
Kortsluitingstemperatuur 250 oC

YJ: XLPE-isolatie

V: PVC-mantel

22: Gelast staalband

ZR: Vlamvertrager

Techniek eigenschap

1De lange tijd werkt de temperatuur op 90°C, ondergaat kortsluiting (binnen 5 seconden), de temperatuur van de kern mag niet hoger zijn dan 250°C

2De omgevingstemperatuur mag niet lager zijn dan -10°C.

3De legtemperatuur mag niet lager zijn dan 0°C.

4De buigradius van een enkele kern zonder pantser mag niet groter zijn dan 20D, de buigradius van een enkele kern met pantser mag niet groter zijn dan 15D, de buigradius van drie kernen met pantser mag niet groter zijn dan 12D.

Beschrijving van het type en toepassingsgeval

YJV22 XLPE-geïsoleerd, met stalen banden, met PVC bedekte stroomkabel Geschikt voor het begraven in de grond, in staat om externe mechanische krachten te dragen, maar grote trekkrachten.
YJLV22 Al. Geïsoleerd, met stalen banden, PVC bedekte stroomkabel.
YJV32 Koperen geleider, XLPE geïsoleerd, fijn staaldraad gepantserd,PVC omhulde stroomkabel Gebruik op schachten, water en bodem, die de grotere positieve druk kunnen dragen.
YJLV32 Al.Conductor, XLPE geïsoleerd, met fijn staaldraad, PVC-gesloten stroomkabel
YJV42 Koperen geleider, XLPE geïsoleerd, met dikke stalen draad, met PVC omhulde stroomkabel Voor het leggen in schachten, water ondergronds en met een groot niveauverschil, bestand tegen externe mechanische druk en matige trekkracht.
YJLV42 Al.Conductor, XLPE geïsoleerd, met dikke stalen draad, met PVC omhulde stroomkabel

Normen

Internationaal: IEC 60502, IEC 60228, IEC 60332

China: GB/T 12706.1-2008

Andere normen zoals BS, DIN en ICEA op aanvraag

lettergrootte:10.0000pt;mso-font-kerning:0.0000pt;" >PVC type ST2naar IEC 60502, zwart

Technische gegevens

Nominale spanning: 0,6 / 1 kV

Maximale geleidertemperatuur: onder de normale (90OC), noodgevallen (130OC) of kortsluiting niet langer dan 5 s (250°C).

Min. Omgevingstemperatuur 0OC, na installatie en alleen wanneer de kabel in een vaste positie is

Min. Buigradius: 12 x kabeloverdrukking

Certificaten

CE, RoHS, CCC, KEMA en nog veel meer op verzoek

Technische parameters

Naam: dwarsdoorsnede van de geleider Strengen nr./dia. van dirigent Isolatiedikte Inwendige bedekkingsdikte Dikte van de band Dikte van de omhulsel Ongeveer. Ongeveer.Gewicht Max. DC-weerstand van de geleider (20 °C) Huidige rating
mm2 pc/mm mm mm mm mm (mm) in kg/km Ω /km In de lucht (A) In de bodem ((A)
4 × 4 + 1 × 2.5 1/2,25 + 1/1.38 0.7 1.0 2 x 0.2 1.5 18.4 565 4.61 34 45
4 × 6 + 1 × 4 1/2.76 + 1/2.25 0.7 1.0 2 x 0.2 1.5 19.8 692 3.08 43 57
4 × 10 + 1 × 6 7/1.38+1/2.8 0.7 1.0 2 x 0.2 2.0 22.8 953 1.83 60 77
4 × 16 + 1 × 10 7/1.78 + 7/1.38 0.7 1.0 2 x 0.2 2.0 25.8 1318 1.15 83 105
4 × 25 + 1 × 16 7/2.14+7/1.78 0.9 1.0 2 x 0.2 2.0 30.4 1877 0.727 105 125
4 × 35 + 1 × 16 7/2.52 + 7/1.78 0.9 1.0 2 x 0.2 2.0 34.1 2324 0.524 125 155
4 × 50 + 1 × 25 10/2,52 + 7/2.14 1.0 1.0 2 x 0.2 2.0 38.7 3415 0.387 160 185
4 × 70 + 1 × 35 14/2,52 plus 7/2.52 1.1 1.2 2 x 0.2 2.5 44.2 4432 0.268 200 225
4 × 95 + 1 × 50 19/2,52 + 10/2.52 1.1 1.2 2 x 0.5 2.5 49.8 5747 0.193 245 270
4 × 120 + 1 × 70 24/2.52 + 14/2.52 1.2 1.2 2 x 0.5 2.5 55.4 7112 0.153 285 310
4 × 150 + 1 × 70 30/2.52 + 14/2.52 1.4 1.4 2 x 0.5 3.0 60.1 8556 0.124 325 345
4 × 185 + 1 × 95 37/2,52 + 19/2.52 1.6 1.4 2 x 0.5 3.0 66.9 10510 0.0991 375 390
4 × 240 + 1 × 120 48/2,52 + 24/2.52 1.7 1.6 2 x 0.5 3.5 74.8 13232 0.0754 440 450
4 × 300 + 1 × 150 61/2,52 + 30/2.52 1.8 1.7 2 x 0.5 3.5 78.4 16452 0.0601 505 515

Verpakking en verzending

Alle kabel voor uitvoer is goed verpakt en beschermd door houten drums of houten en stalen drums.

Het verpakkingsmateriaal is afhankelijk van het gewicht en de grootte van de kabel.

De goede informatie, de productie-informatie en de informatie van de klant zijn stevig gedrukt op elke maat van de trommel.

Na het goed verpakt hebben van de kabelvaten die naar de zeehaven worden gestuurd, worden zij in een container van 20 ft of 40 ft geladen.geen beweging tijdens het zeevrachtvervoer.

De grootte van de container wordt gekozen op basis van het totale gewicht van de geladen goederen of op basis van de eisen van de klant.
