Qingdao Yilan Cable Co., Ltd.
E-mail sales3@holdonecable.com TELEFOON 86-- 19026815676
Huis > producten > gepantserde elektrokabel >

Plaats van herkomst China
Merknaam QINGDAO YICABLE CABLE
Certificering ISO,CE,IEC,TUV,KEMA
Productdetails
Productnaam:
STA ondergrondse kabel
Isolatie:
PVC/XLPE
Geleider:
Koper
Pantser:
Stalen tape
Maten:
1,0 ~ 630 m²
Kernen:
3+1 kernen
Jasje:
PVC / PE / LSZH
Gratis monster:
Ja
Garantie:
2 jaar
Normen:
CEI/BS/ZIJN/VDE
Markeren:

armored cable wiring

,

armoured power cable

Betaling en verzendvoorwaarden
Min. bestelaantal
1000 meter
Prijs
US$0.29 -119/Meter
Verpakking Details
Houten trommels
Levertijd
7 dagen
Betalingscondities
T/T,L/C
Levering vermogen
20,000 kilometers per Maand
Productbeschrijving

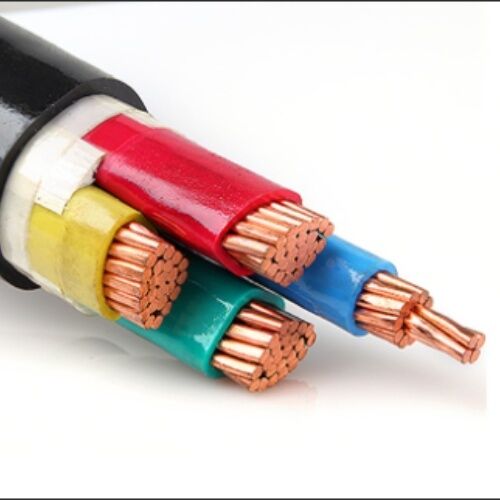

3x240+1x120mm2 Stalen band Gepantserde elektrische kabel Koperkern XLPE/PVC Geïsoleerde ondergrondse kabel

Detail van de kabel

1.U0/U: 0,6/1kV

2.Standaard: IEC60502, BS7870, GB/T12706

3.Max. werktemperatuur: 90 °C, kan 110 °C zijn als vereiste

4.Leider: klasse 1/2 geanaliseerd kaal koper vaste stof of strengen

5Isolatie: XLPE

6- Gepantserd.

7.Slijm: PVC

8De oppervlakte van de dwarsdoorsnede: 1,5-630 mm2

9. Kerns: 1~5 kerns, 3C+1E, 4C+1E, 3C+2E

10Verpakking: Houten trommel of op aanvraag

11.certificering: ISO9001/ISO14001/OHSAS18001/CCC/CE/CB

12.Opmerking: vlamvertrager, brandwerend, weinig rookend en halogeenvrij, of andere eigenschappen kunnen beschikbaar zijn

Toepassingen

STA Armored Electric Cable YJV22 4+1 Core Cable is van toepassing op elektriciteitstransmissie- en distributielijnen met wisselstroom met een nominale spanning van Uo/U tot en met 0,6/1kV.

Voor installatie in buiten- en binnenruimten op vochtige en natte plaatsenrechtstreeks in de grond gelegd wanneer er bij hellende en bewegende terreinen en bij verticale of hellende legingen overmatige mechanische spanningen aanwezig zijn, evenals op plaatsen die gevoelig zijn voor glijden.

YJ: XLPE-isolatie

V: PVC-isolatie

V: PVC-mantel

22: Gelast staalband

32: Gelast staaldraad

Normen

Internationaal: IEC 60502, IEC 60228, IEC 60332

China: GB/T 12706.1-2008

Andere normen zoals BS, DIN en ICEA op aanvraag

lettergrootte:10.0000pt;mso-font-kerning:0.0000pt;" >PVC type ST2naar IEC 60502, zwart

Technische gegevens

Nominale spanning: 0,6 / 1 kV

Maximale geleidertemperatuur: onder de normale (90OC), noodgevallen (130OC) of kortsluiting niet langer dan 5 s (250°C).

Min. Omgevingstemperatuur 0OC, na installatie en alleen wanneer de kabel in een vaste positie is

Min. Buigradius: 12 x kabeloverdrukking

Specificaties

Naam: dwarsdoorsnede van de geleider Strengen nr./dia. van dirigent Isolatiedikte Inwendige bedekkingsdikte Dikte van de band Dikte van de omhulsel Ongeveer. Ongeveer.Gewicht Max. DC-weerstand van de geleider (20 °C) Testspanning AC Huidige rating
mm2 pc/mm mm mm mm mm (mm) in kg/km Ω /km kV/5min In de lucht (A) In de bodem ((A)
3 × 4 + 1 × 2.5 1/2,25 + 1/1.38 0.7 1.0 2 x 0.2 1.5 16.0 443 4.61 3.5 34 45
3 × 6 + 1 × 4 1/2.76 + 1/2.25 0.7 1.0 2 x 0.2 1.5 17.0 531 3.08 3.5 43 57
3 × 10 + 1 × 6 7/1.38+1/2.8 0.7 1.0 2 x 0.2 2.0 20.0 741 1.83 3.5 60 77
3 × 16 + 1 × 10 7/1.78 + 7/1.38 0.7 1.0 2 x 0.2 2.0 23.0 1135 1.15 3.5 83 105
3 × 25 + 1 × 16 7/2.14+7/1.78 0.9 1.0 2 x 0.2 2.0 26.0 1556 0.727 3.5 105 125
3 × 35 + 1 × 16 7/2.52 + 7/1.78 0.9 1.0 2 x 0.2 2.0 28.0 1896 0.524 3.5 125 155
3 × 50 + 1 × 25 10/2,52 + 7/2.14 1.0 1.0 2 x 0.2 2.0 31.0 2518 0.387 3.5 160 185
3 × 70 + 1 × 35 14/2,52 plus 7/2.52 1.1 1.2 2 x 0.2 2.5 36.0 3293 0.268 3.5 200 225
3 × 95 + 1 × 50 19/2,52 + 10/2.52 1.1 1.2 2 x 0.5 2.5 40.0 4349 0.193 3.5 245 270
3 × 120 + 1 × 70 24/2.52 + 14/2.52 1.2 1.2 2 x 0.5 2.5 44.0 5365 0.153 3.5 285 310
3 × 150 + 1 × 70 30/2.52 + 14/2.52 1.4 1.4 2 x 0.5 3.0 49.0 6468 0.124 3.5 325 345
3 × 185 + 1 × 95 37/2,52 + 19/2.52 1.6 1.4 2 x 0.5 3.0 52.0 7854 0.0991 3.5 375 390
3 × 240 + 1 × 120 48/2,52 + 24/2.52 1.7 1.6 2 x 0.5 3.5 68.0 9814 0.0754 3.5 440 450
3 × 300 + 1 × 150 61/2,52 + 30/2.52 1.8 1.7 2 x 0.5 3.5 71.0 12781 0.0601 3.5 505 515
3 × 400 + 1 × 240 61/2.97 + 48/2.52 2.0 1.7 2 x 0.5 3.5 76.0 16359 0.0470 3.5 570 575

Verpakking en verzending

Alle kabel voor uitvoer is goed verpakt en beschermd door houten drums of houten en stalen drums.

Het verpakkingsmateriaal is afhankelijk van het gewicht en de grootte van de kabel.

De goede informatie, de productie-informatie en de informatie van de klant zijn stevig gedrukt op elke maat van de trommel.

Na het goed verpakt hebben van de kabelvaten die naar de zeehaven worden gestuurd, worden zij in een container van 20 ft of 40 ft geladen.geen beweging tijdens het zeevrachtvervoer.

De grootte van de container wordt gekozen op basis van het totale gewicht van de geladen goederen of op basis van de eisen van de klant.

Onze diensten

* We zijn de grootste fabrikant van elektrische draden en stroomkabels in het zuidwesten van China en hebben meer dan 20 jaar productie- en marketingervaring.

* We accepteren OEM. De kabelgrootte en het materiaal zijn op maat gemaakt.

We zullen produceren volgens uw vereiste en beschrijving;

* Stuur ons een vraag voor meer producten info en we zullen u feedback geven in 12 uur.
