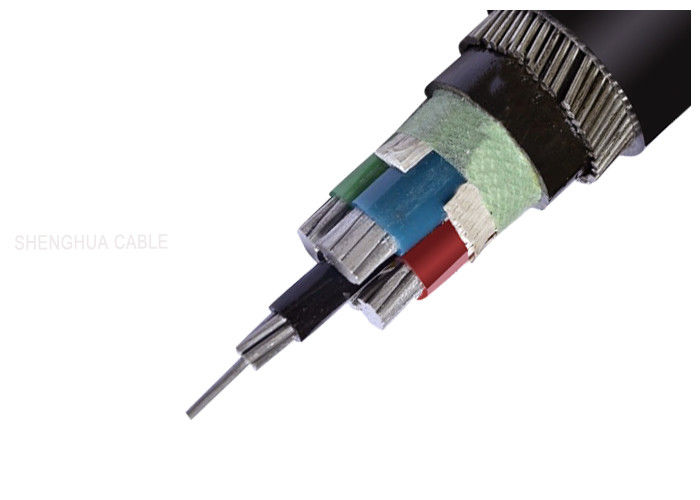

PVC geïsoleerde en omhulde gepantserde elektrische kabel Aluminium geleider Staaldraad gepantserde kabels 0,6 / 1kV
Een stroomkabel is een geheel van een of meer elektrische geleiders, meestal bij elkaar gehouden door een algehele mantel. Het samenstel wordt gebruikt voor de overdracht van elektrisch vermogen. Stroomkabels kunnen als permanente bedrading in gebouwen worden geïnstalleerd, in de grond worden ingegraven, boven het hoofd lopen of bloot liggen.
PVC-isolatie elektrische kabel
| TYPE |
Beschrijving van kabel
|
Belangrijkste toepassingen
|
| CU-kern |
AL-kern |
| VV |
VLV |
Koper/aluminium kern, PVC geïsoleerd, PVC omhulde voedingskabel |
Niet-gepantserde PVC-kabels zijn geschikt voor plaatsing binnenshuis,In kabelgoten,Op kabelrekken en in buizen. Kan externe druk en spanningen niet verdragen. |
| VJ |
VLY |
Koper/aluminium kern, PVC geïsoleerd, PE-omhulde voedingskabel |
| VV22 |
VLV22 |
Koper/aluminium kern, PVC geïsoleerd, gepantserde stalen tape, PVC omhulde voedingskabel |
Met staalband gepantserde PVC-kabels zijn geschikt voor verticale begraving. Kan gematigde positieve druk verdragen, kan geen spanningskrachten verdragen. |
| VV23 |
VLV23 |
Koper/aluminium kern, PVC geïsoleerd, gepantserde stalen tape, PE-omhulde voedingskabel |
| VV32 |
VLV32 |
Koper/aluminium kern, PVC geïsoleerd, dunne gepantserde staaldraad, PVC omhulde voedingskabel |
Dunne gepantserde PVC-kabels met staaldraad worden gebruikt bij grote hoogteverschillen of bij verticale installatie en kunnen verticaal worden begraven. Kunnen gematigde positieve druk- en spankrachten verdragen. |
| VV33 |
VLV33 |
Koper/aluminium kern, PVC geïsoleerd, dunne gepantserde staaldraad, PE-omhulde voedingskabel |
| VV42 |
VLV42 |
Koper/aluminium kern, PVC geïsoleerd, dikke gepantserde staaldraad, PVC omhulde voedingskabel |
Dikke, met staaldraad gepantserde PVC-kabels zijn geschikt voor verticale installatie en kunnen op de water- of zeebodem worden gelegd. Kunnen grotere positieve druk- en trekkrachten verdragen. |
| VV43 |
VLV43 |
Koper/aluminium kern, PVC geïsoleerd, dikke gepantserde staaldraad, PE omhulde voedingskabel |
Kabelstructuur
Leider: Stevig of vastgelopen Aluminium
Isolatie: vernet polyethyleen (XLPE) of polyvinylchloride (PVC)
Vulmiddel: polypropyleenfilament met gelakte bindtape
Bindmiddel: Bindband
Binnenmantel: polyvinylchloride (PVC)
Amour: gegalvaniseerd gepantserd staaldraad of gepantserd staalband
Buitenmantel: polyvinylchloride (PVC)
Functie gebruiken
(1.) De langdurige werktemperatuur van de kabel mag niet hoger zijn dan 70 oC
(2.) Wanneer de kern kortgesloten is (max. 5s), mag de temperatuur niet hoger zijn dan 160 oC
a.Voor een enkele, niet-gepantserde kabel is deze niet minder dan 20 maal de buitendiameter
b.Voor gepantserde kabel met één kern is deze niet minder dan 15 keer de buitendiameter
c.Voor meerkernige, niet-gepantserde kabel is deze niet minder dan 15 keer de buitendiameter
d.Voor meerkernige gepantserde kabel is deze niet minder dan 12 keer de buitendiameter
Normen
IEC60502, BS6346, VDE, AS/NZS, UL, enz. of als verzoek van de klant.
De nominale spanning (kV):
1e klas 0,6/1 1,8/3 3,6/6 6/10 8,7/15 12/20 18/30 21/35
2e klas 1/1 3/3 6/6 8,7/10 12/15 18/20 - 26/35
Aantal kernen:
1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 enzovoort.
Opmerking:
1. In de tabel staat slechts een deel van de kabels vermeld. Kabels met andere specificaties zijn op aanvraag.
2. Kabels kunnen worden geleverd met een reeks single-mode of multi-mode.
3. Speciaal ontworpen kabelstructuur is op aanvraag verkrijgbaar.
Ten eerste worden alle exportkabels goed verpakt en beschermd door een houten trommel of een houten en stalen trommel.
Het verpakkingsmateriaal is afhankelijk van het gewicht en de maat van de kabel.
De goede informatie, productie-informatie en de informatie van de klant zijn stevig gedrukt op elke trommelgrootte.
Ten tweede worden de goed verpakte kabeltrommels die naar Sea Port zijn verzonden, geladen in een 20 FT-container of 40 FT-container. Alle kabeltrommels zijn stevig bevestigd met een veiligheidsgordel om ervoor te zorgen dat er geen beweging ontstaat tijdens de zeevracht.
De grootte van de container wordt gekozen op basis van het gewicht van de totaal geladen goederen of volgens de eisen van de klant.
