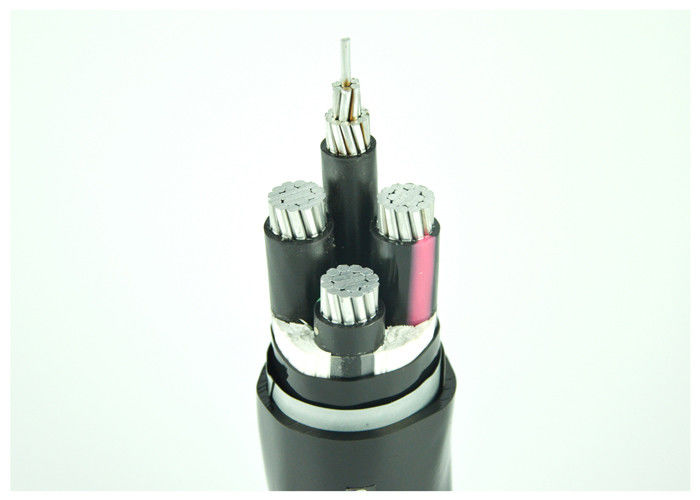

Kabelstructuur
Geleider: Compacte gestrande aluminium geleider, Cl.2 volgens IEC 60228
Isolatie: PVC met een rating van 75OC
Binnenbekleding : PVC
Bepantsering: Gegalvaniseerde stalen tape
Buitenmantel: PVC type ST2volgens IEC 60502, zwart
Toepassingen
Ben op schachten, water en grond van toepassing, geschikt om de grotere positieve druk te dragen.
Normen
Internationaal: IEC 60502, IEC 60228, IEC 60332
China: GB/T 12706.1-2008
Andere normen zoals BS,DIN en ICEA op aanvraag
Technische gegevens
Nominale spanning: laagspanning, 0,6/1 kV
Maximale geleidertemperatuur: onder normaal (75°C), kortsluiting niet meer dan 5 s (160°C) voorwaarden.
Min. Omgevingstemp.0°C, na installatie en alleen als de kabel zich in een vaste positie bevindt
12 x kabel buitendiameter voor meeraderige gepantserde kabels
| Type | Beschrijving | Nominale spanning | NEE. van Kernen | Nomibalsectie (mm2) | Toepassingen |
| YJV YJLV | Cu- of Al-geleider, XLPE geïsoleerd. PVC omhulde elektrische kabel | 0,6/1KV | 1,2,3,4 | 1,5 tot 400 | Voor binnen en buiten leggen. De LV XLPE geïsoleerde stroomkabel wordt gebruikt in transmissie- en distributiesystemen met een nominale spanning U (Um) ≤10KV. De HV XLPE geïsoleerde stroomkabel verwijst naar de stroomkabeltransmissie tussen 10KV-35KV en wordt vaak toegepast op de hoofdweg van krachtoverbrenging. Kan tijdens de installatie bepaalde trekkracht verdragen, maar geen externe mechanische krachten. |
| 3+1 | 3×4+1×2,5 tot 3×400+1×185 | ||||
| 6/6kV | 1,3 | 25 tot 500 | |||
| 8,7/10 kV 8,7/15 kV 12/20 kV | 1 | 25 tot 500 | |||
| 3 | 25 tot 300 | ||||
| 21/35kv | 1 | 50 tot 500 | |||
| YJV22 YJLV22 | Cu- of Al-geleider, XLPE geïsoleerde stalen tape gepantserde PVC omhulde elektrische kabel | 0,6/1KV | 3 | 1,5 tot 400 | Geschikt voor ingraven in de grond. Bestand tegen externe mechanische krachten, maar grote trekkrachten. |
| 4 | 4 tot 240 | ||||
| 6/6 kV 8,7/10 kV 8,7/15 kV 12/20 kV | 3 | 25 tot 300 | |||
| 21/35kv | 3 | 50 tot 240 |
PVC-isolatie elektrische kabel
| TYPE | Beschrijving van kabel | Belangrijkste toepassingen | |
| CU-kern | AL-kern | ||
| VV | VLV | Koper/aluminium kern, PVC geïsoleerd, PVC omhulde voedingskabel | Niet-gepantserde PVC-kabels zijn geschikt voor plaatsing binnenshuis,In kabelgoten,Op kabelrekken en in buizen. Kan externe druk en spanningen niet verdragen. |
| VJ | VLY | Koper/aluminium kern, PVC geïsoleerd, PE-omhulde voedingskabel | |
| VV22 | VLV22 | Koper/aluminium kern, PVC geïsoleerd, gepantserde stalen tape, PVC omhulde voedingskabel | Met staalband gepantserde PVC-kabels zijn geschikt voor verticale begraving. Kan gematigde positieve druk verdragen, kan geen spanningskrachten verdragen. |
| VV23 | VLV23 | Koper/aluminium kern, PVC geïsoleerd, gepantserde stalen tape, PE-omhulde voedingskabel | |
| VV32 | VLV32 | Koper/aluminium kern, PVC geïsoleerd, dunne gepantserde staaldraad, PVC omhulde voedingskabel | Dunne gepantserde PVC-kabels met staaldraad worden gebruikt bij grote hoogteverschillen of verticale installatie en kunnen verticaal worden begraven. Kunnen gematigde positieve druk- en spankrachten verdragen. |
| VV33 | VLV33 | Koper/aluminium kern, PVC geïsoleerd, dunne gepantserde staaldraad, PE-omhulde voedingskabel | |
| VV42 | VLV42 | Koper/aluminium kern, PVC geïsoleerd, dikke gepantserde staaldraad, PVC omhulde voedingskabel | Dikke, met staaldraad gepantserde PVC-kabels zijn geschikt voor verticale installatie en kunnen op de water- of zeebodem worden gelegd. Kunnen grotere positieve druk- en trekkrachten verdragen. |
| VV43 | VLV43 | Koper/aluminium kern, PVC geïsoleerd, dikke gepantserde staaldraad, PE omhulde voedingskabel | |
![]()
Wij zijn in staat om te voldoen aan de meest strikte leveringsschema's per inkooporder. Het halen van de deadline heeft altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen aan de algehele projectvertraging en kostenoverschrijdingen.
Kabel wordt geleverd in houten haspels, golfkartonnen dozen en op rollen. Kabeluiteinden zijn afgedicht met BOPP zelfklevende tape en niet-hygroscopische afsluitdoppen om de kabeluiteinden tegen vocht te beschermen. De vereiste markering moet worden afgedrukt met weerbestendig materiaal op de buitenkant van de trommel, afhankelijk van de eisen van de klant.
