YJLV22 26/35kV 3x400SQMM gepantserde elektrische kabel hoogspanning XLPE geïsoleerde PVC omhulde Sta Al-kabel
Sollicitatie
XLPE geïsoleerde voedingskabel wordt gebruikt in elektrische transmissie- en distributiesystemen bij een nominale spanning van 0,6/1,1,8/3,3,6/6,6/6,6/10,8,7/10,8,7/15,12/20,21/35,26/35kV.
Laag- en middenspanning onder 10 kV, hoogspanning tussen 10 en 35 kV.
Bouw

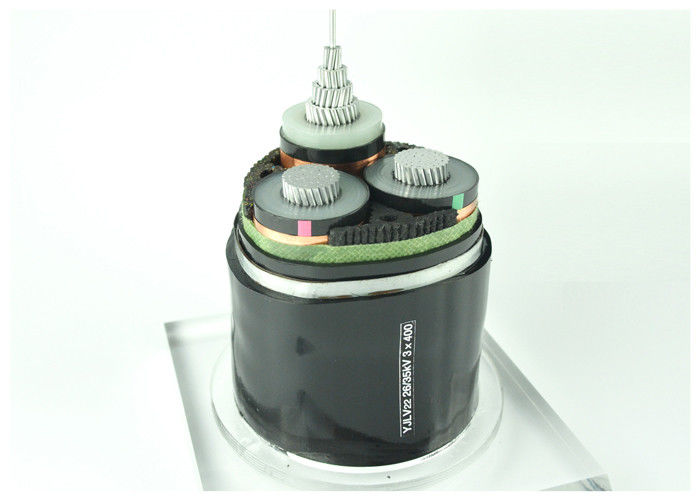

YJLV22 26/35kV 3x400SQMM gepantserde elektrische kabel
1. Ronde blanke aluminium kern, vastgelopen volgens IEC 60228
2. Binnenste halfgeleidende laag
3. Aderisolatie XLPE
4. Kleurcode volgens HD 308 S2
5. Buitenste halfgeleidende laag
6. Halfgeleidende tape
7. Afscherming van kopertape
8. Vulmiddel
9. PVC-binnenmantel
10. Gegalvaniseerd stalen tapepantser (STA)
11. PVC buitenmantel (rood of zwart)
Code-identificatie:
YJ: XLPE-isolatie
L: Aluminium geleider
V: PVC-mantel
32: Staaldraadpantsering - 3 kernen
22: Bepantsering met stalen tape - 3 kernen
72: Bepantsering van aluminiumdraad – 1 kern
62: Bewapening met roestvrijstalen tape – 1 kern
ZR: Vlambestendig
| Type |
Beschrijving |
Nominale spanning |
NEE. van Kernen |
Nomibalsectie (mm2) |
Toepassingen |
| YJV YJLV |
Cu- of Al-geleider, XLPE geïsoleerd. PVC omhulde elektrische kabel |
0,6/1KV |
1,2,3,4 |
1,5 tot 400 |
Voor binnen en buiten leggen. De LV XLPE geïsoleerde stroomkabel wordt gebruikt in transmissie- en distributiesystemen met een nominale spanning U (Um) ≤10KV. De HV XLPE geïsoleerde stroomkabel verwijst naar de stroomkabeltransmissie tussen 10KV-35KV en wordt vaak toegepast op de hoofdweg van krachtoverbrenging. Kan tijdens de installatie bepaalde trekkracht verdragen, maar geen externe mechanische krachten. |
| 3+1 |
3×4+1×2,5 tot 3×400+1×185 |
| 6/6kV |
1,3 |
25 tot 500 |
| 8,7/10 kV 8,7/15 kV 12/20 kV |
1 |
25 tot 500 |
| 3 |
25 tot 300 |
| 21/35kv |
1 |
50 tot 500 |
| YJV22 YJLV22 |
Cu- of Al-geleider, XLPE geïsoleerde stalen tape gepantserde PVC omhulde elektrische kabel |
0,6/1KV |
3 |
1,5 tot 400 |
Geschikt voor ingraven in de grond. Bestand tegen externe mechanische krachten, maar grote trekkrachten. |
| 4 |
4 tot 240 |
| 6/6 kV 8,7/10 kV 8,7/15 kV 12/20 kV |
3 |
25 tot 300 |
| 21/35kv |
3 |
50 tot 240 |
Technische gegevens:
Maximale geleidertemperatuur: onder normaal (90OC), noodgeval (130OC) of kortsluiting van maximaal 5 s (250℃).
Min. Omgevingstemp. 0OC, na installatie en alleen als de kabel zich in een vaste positie bevindt
Min. Buigradius: 15 x kabel buitendiameter voor enkele kern
12 x kabel buitendiameter voor meeraderig
| Testspanning |
6 / 10 kV |
[kV] |
21 / 5 min. |
| |
12 / 20 kV |
[kV] |
42 / 5 min. |
| |
18 / 30 kV |
[kV] |
63 / 5 min. |
| Temperatuurbereik |
in beweging |
|
-5°C tot +70°C |
| |
vast |
|
-20°C tot +70°C |
| Bedrijfstemperatuur |
kortsluiting |
°C |
250 |
| Kortsluittijd |
maximaal |
[sec] |
5 |
| Buigradius |
min. |
x diameter |
15 |
| Ontvlambaarheid |
standaard |
|
EN 60332-1-2 |
Standaard
Internationaal: IEC 60502, IEC 60228
China: GB/T 12706
Andere normen zoals BS, DIN en ICEA op aanvraag
Certificaat
ISO-,CE, KEMA,IEC,RoHS, CCC,P3C
en nog meer andere op aanvraag
Dit product is van toepassing op de krachttransmissie- en distributielijn met AC-nominale spanning (U0/U) van een 3,6/6kV-26/36kV-systeem. Het wordt respectievelijk in de lucht (kabelbrugframe, binnenmuursteun en bak) en grond (direct begraven, kabelgeul, pijp enz.) geleid, afhankelijk van het verschil in de structuur van de beschermingslaag.
