AL/XLPE/STA/PVC gepantserde elektrische kabel Driefasige aluminium geleider XLPE isolatie hoogspanningskabel
Sollicitatie
Gebruikt voor krachttransmissie- en distributielijnen met een spanning van 35 kV en lager.
Hoog- en middenspanningskabel voor statische toepassing in de grond, binnen en buiten faciliteiten, buiten, in kabelkanalen, in water, in omstandigheden waar kabels niet worden blootgesteld aan zwaardere mechanische spanningen en trekbelastingen.
Vergeleken met PVC-geïsoleerde voedingskabel beschikt de xlpe-voedingskabel niet alleen over kenmerken van uitstekende elektriciteit, mechanisme, hitte- en verouderingsbestendig, omgevingsstressbestendig en chemisch corrosiebestendig, maar ook over een eenvoudige structuur, lichtgewicht, geen beperking door valpartijen en hoge temperatuurtoeslag voor langdurig werken.
Bouw

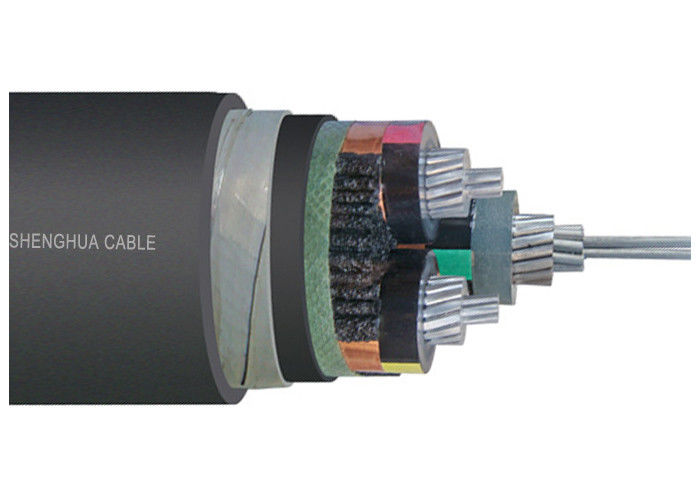

AL/XLPE/STA/PVC gepantserde elektrische kabel
- Ronde kern van blank aluminium, soepel volgens IEC 60228
- Binnenste halfgeleidende laag
- Kernisolatie XLPE
- Kleurcode volgens HD 308 S2
- Buitenste halfgeleidende laag
- Halfgeleidende tape
- Afscherming van kopertape
- Vulmiddel
- PVC binnenmantel
- Gegalvaniseerd stalen tapepantser (STA)
- PVC buitenmantel (rood of zwart)
Codenaam:
YJ: XLPE-isolatie
L: Aluminium geleider
V: PVC-mantel
32: Staaldraadpantsering - 3 kernen
22: Bepantsering met stalen tape - 3 kernen
72: Bepantsering van aluminiumdraad – 1 kern
62: Bewapening met roestvrijstalen tape – 1 kern
ZR: Vlambestendig
| MV (11kv 15kv 33kv) voedingskabel |
| Model en beschrijving Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Aantal kern |
Leiderdoorsnedegebied (mm2) |
| xlpe-isolatie |
1 kern 3 kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 vierkante mm |
| Cu-kern |
| YJV, N2XSY;PVC omhulde voedingskabel |
| YJV22; gepantserde stalen tape, PVC omhulde voedingskabel |
| YJV32, YJV42; gepantserde staaldraad, PVC omhulde voedingskabel |
| Al Kern |
| YJLV, NA2XSY; PVC omhulde voedingskabel |
| YJLV22; gepantserde stalen tape, PVC omhulde voedingskabel |
| YJLV32, YJLV42; gepantserde staaldraad, PVC omhulde voedingskabel |
Standaard
Internationaal: IEC 60502, IEC 60228
China: GB/T 12706
Andere normen zoals BS, DIN en ICEA op aanvraag
Technische gegevens:
Maximale geleidertemperatuur: onder normaal (90OC), noodgeval (130OC) of kortsluiting van maximaal 5 s (250℃).
Min. Omgevingstemp. 0OC, na installatie en alleen als de kabel zich in een vaste positie bevindt
Min. Buigradius: 15 x kabel buitendiameter voor enkele kern
12 x kabel buitendiameter voor meeraderig
| Testspanning |
6 / 10 kV |
[kV] |
21 / 5 min. |
| |
12 / 20 kV |
[kV] |
42 / 5 min. |
| |
18 / 30 kV |
[kV] |
63 / 5 min. |
| Temperatuurbereik |
in beweging |
|
-5°C tot +70°C |
| |
vast |
|
-20°C tot +70°C |
| Bedrijfstemperatuur |
kortsluiting |
°C |
250 |
| Kortsluittijd |
maximaal |
[sec] |
5 |
| Buigradius |
min. |
x diameter |
15 |
| Ontvlambaarheid |
standaard |
|
EN 60332-1-2 |
Certificaat
ISO-,CE, KEMA,IEC,RoHS, CCC,P3Cen nog meer andere op aanvraag
Dit product is van toepassing op de krachttransmissie- en distributielijn met AC-nominale spanning (U0/U) van een 3,6/6kV-26/36kV-systeem. Het wordt respectievelijk in de lucht (kabelbrugframe, binnenmuursteun en bak) en grond (direct begraven, kabelgeul, pijp enz.) geleid, afhankelijk van het verschil in de structuur van de beschermingslaag.
Onze diensten
* Wij zijn een van de grootste fabrikanten van elektrische draad en stroomkabel in China en hebben meer dan 20 jaar productie- en marketingervaring.
* Wij accepteren OEM. De kabelmaat en het materiaal zijn aangepast. Uw eigen logo en eigen ontwerp zijn welkom. Wij produceren volgens uw vereisten en beschrijving;
* Stuur ons een aanvraag voor meer productinformatie en wij geven u binnen 12 uur feedback.
Veelgestelde vragen
1. Verzending:Over zee of door de lucht vanwege zwaar gewicht. Monsters worden verzonden via DHL, Fedex. enz
2. Betaling:Wij accepteren T/T, L/C, kies gewoon wat je leuk vindt
3.Levertijd:Over het algemeen 7 ~ 10 werkdagen na ontvangst van de aanbetaling. Volgens de hoeveelheid.
4. MOQ:Over het algemeen is onze MOQ 1000 meter. monsters van minder dan 20 centimeter kunnen vrij worden verstrekt.
