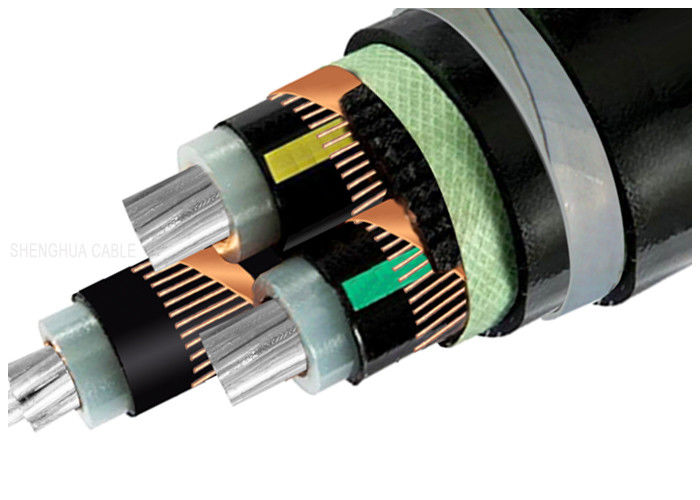

Kabel structuur

- Ronde kern van blank aluminium, soepel volgens IEC 60228
- Binnenste halfgeleidende laag
- Kernisolatie XLPE
- Kleurcode volgens HD 308 S2
- Buitenste halfgeleidende laag
- Halfgeleidende tape
- Koperdraad en tapescherm
- Vulmiddel
- PVC binnenmantel
- Gegalvaniseerd stalen tapepantser (STA)
- PVC buitenmantel (rood of zwart)

Sollicitatie

Deze gepantserde stroomkabels zijn ontworpen voor installatie in de open lucht, voor directe ondergrondse ingraving, in water, in kabelgoten en elektriciteitscentrales, waar mechanische schade aan de kabel kan optreden.

Technische gegevens

- Voedingskabel volgens DIN VDE 0276 deel 603, HD 620, IEC 60502, BS 6622
- Temperatuurbereik max. tot +90 °C
- Temperatuur tijdens installatie van 0 °C tot +70 °C
- Kortsluittemperatuur +250 °C (tot 5 seconden)
- Nominale spanning Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- Bedrijfsspanningen 3,6/6 kV = max. 7,2 kV 6/10 kV = max. 12 kV 18/30 kV = max. 36 kV
- Testspanning ac 3,6/6 kV = 11 kV tot 5 min. 6/10 kV = 21 kV tot 5 min. 18/30 kV = 63 kV tot 5 min.
- Minimale buigradius ca. 15 kabeldiameter

Tabel met spanning, kernen en doorsnede

De kabel met een nominale spanning van categorie A wordt gebruikt in situaties die niet meer dan 1 minuut vereisen. van aardingsfout blijvende tijd. Voor de kabel met een nominale spanning van categorie B bedraagt ​​de duur van de aardingsfout normaal gesproken niet meer dan 1 uur, maximaal 1 uur. De duur van de aardlek mag niet meer dan 8 uur duren, de jaarlijkse duur van de aardfout mag in totaal niet meer dan 125 uur bedragen. Categorie C omvat al het systeem dat categorie A en B verwacht.

Besteladvies

Nominale spanning

Toepassingsnorm: IEC/BS/UL/GB

Aantal kernen

Geleidergrootte $ Constructie

Type isolatie

Gepantserd of ongepantserd. Indien pantser: het type en materiaal van het pantser

De vereiste van schede

Kabellengte en verpakkingsvereiste

Andere vereiste
