Aluminum Conductor Steel Wire Armoured Electrical Cable 3 Cores XLPE Insulated MV Power Cable

MOQ:	500 METERS
Prijs:	US$0.45~122 / Meter
Standaardverpakking:	trommels
Leveringstermijn:	10 werkdagen
Betalingswijze:	T / T, L / C
Toeleveringskapaciteit:	10,000 KMs een Maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

QINGDAO YICABLE CABLE

Certificering

ISO,CE,IEC,TUV,KEMA

Productmodel:

Gepantserde Al Kabel

Leidingmateriaal:

Aluminium

Isolatiemateriaal:

XLPE

pantsertype:

SWA

Nos.of kernen:

3 kernen

spanning:

Middenspanning

Gemaakt Standaard:

CEI, BS, IS, VDE

Garantie:

twee jaar

Markeren:

armored electrical wire

armored cable wiring

Productbeschrijving

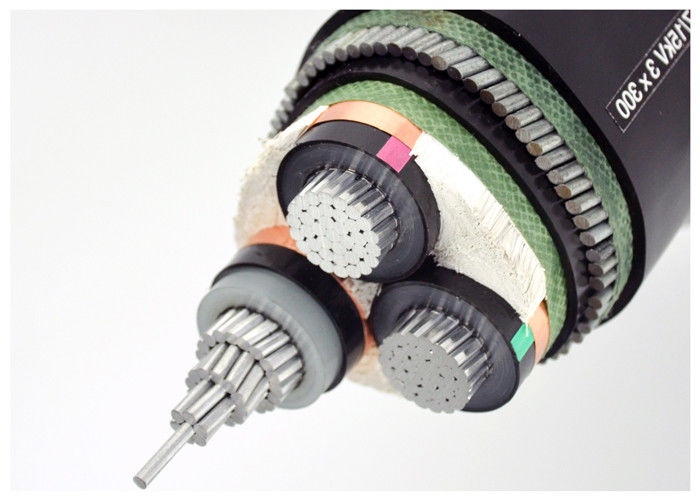

Aluminum Conductor Steel Wire Armoured Electrical Cable 3 Cores XLPE Insulated MV Power Cable

Structure

Stranded bare aluminum conductor
Inner layer of semi-conducting material
Core insulation of cross-linked polyethylene
Outer layer of semi-conducting material
Screen of copper tape

Fillers strip, Yarn, or Paper
Non woven wrapping tape

Extruded PVC inner covering

Galvanized Steel Tape Armour
Overall Sheath polyvinylchloride (PVC) or FR-PVC, PE, LSOH

Application

Apply to shafts,water and soil,able to bear the larger positive pressure.

Standard

International: IEC 60502, IEC 60228, (IEC 60332-3 for ZR-YJV₃₂, ZR-YJV₇₂only)

China: GB/T 12706, (GB/T 18380-3 for ZR-YJV₃₂, ZR-YJV₇₂only)

Other standards such as BS,DIN and ICEA upon request

Code name

YJ: XLPE insulation

V: PVC sheath

32:Steel wire armoring—3 cores

72: Aluminum wire armoring—1 core

ZR: Flame resistant

MV(6 to 35kv) Power Cable
Model and Description Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV		No.of Core	Conductor cross-section area(mm2)
xlpe insulation		1 core 3 core	10 16 25 35 70 95 120 150 185 240 300 400 500 630 sq mm
Cu core	Al Core
YJV, N2XSY;PVC sheathed power cable	YJLV, NA2XSY; PVC sheathed power cable
YJV22;steel tape armoured,PVC sheathed power cable	YJLV22;steel tape armoured,PVC sheathed power cable
YJV32,YJV42;steel wire armoured ,PVC sheathed power cable	YJLV32,YJLV42;steel wire armoured ,PVC sheathed power cable

Technical data

Maximum Conductor Temperature: under normal (90^OC), emergency (130^OC) or short circuit no more than 5 s (250℃) conditions.

Min. Ambient Temp. 0^OC, after installation and only when cable is in a fixed position

Min. Bending Radius: 15 x cable O.D for single core

12 x cable O.D for multi core

Test voltage	6 / 10 kV	[kV]	21 / 5 min.
	12 / 20 kV	[kV]	42 / 5 min.
	18 / 30 kV	[kV]	63 / 5 min.
Temperature range	in motion		-5°C till +70°C
	fixed		-20°C till +70°C
Operating temperature	short circuit	°C	250
Short circuit time	max.	[sec]	5
Bending radius	min.	x diameter	15
Flammability	standard		EN 60332-1-2

Certificate

ISO,CE, KEMA ,IEC, RoHS, CCC, P3C and more others at request

Aluminum Conductor Steel Wire Armoured Electrical Cable 3 Cores XLPE Insulated MV Power Cable 0

This product is applicable to the power transmission and distribution line with AC rated voltage(U0/U) of 3.6/6kV-26/36kV system.It is routed in air (cable bridge frame,indoor wall support,and tray) and soil(direct buried, cable trench,pipe ect.) respectively according to difference of the protection layer structure.
