Toepassing
Middenspanningsstroomkabel voor statische toepassing op de grond, binnen en buiten faciliteiten, buiten, in kabelkanalen, in water,in omstandigheden waarin kabels niet worden blootgesteld aan zware mechanische spanningen en trekspanningen.
Vanwege de zeer lage dielektrische verliesfactor, die gedurende de gehele levensduur constant blijft, en vanwege de uitstekende isolatie eigenschappen van XLPE-materiaal,met een diameter van niet meer dan 20 mm,, heeft de kabel een hoge betrouwbaarheid.
Gebruikt in transformatorstations, schakelblokken, in elektriciteitscentrales en industriële installaties.
Om de effecten van externe inslagen te voorkomen, wordt de aanhangende halfgeleidende laag tussen geleider en isolatie geëxtrudeerd, samen met een concentrische koperen geleider,zorgt voor beperking van het elektrisch veld en weerstand tegen gedeeltelijke ontladingen.
Standaard
Internationaal: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere normen zoalsBS,DIN en ICEA op verzoek
Specificatie
| MV ((6 tot en met 35kv) Stroomkabel |
| Model en beschrijving Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Nummer van de kern |
De oppervlakte van de doorsnede van de geleider ((mm2) |
| xlpe-isolatie |
1 kern 3 kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Cu-kern |
Al Core |
| YJV, N2XSY;PVC-omhulde stroomkabel |
YJLV, NA2XSY; PVC-omhulde stroomkabel |
| YJV22;plastiekband,PVC bedekte stroomkabel |
YJLV22;plastiekband,PVC bedekte stroomkabel |

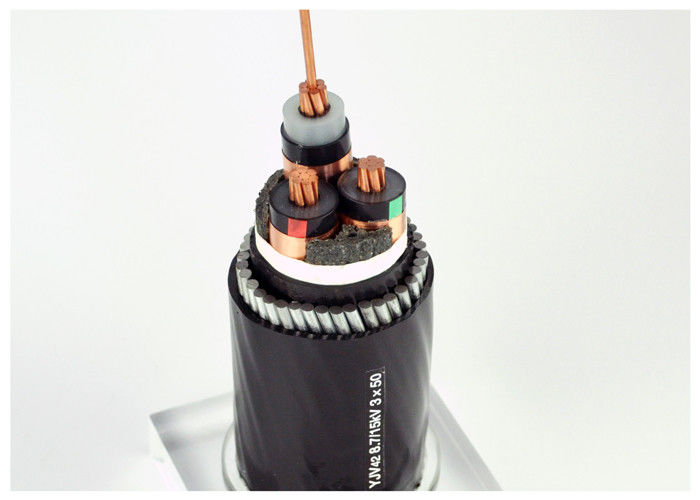

| YJV32, YJV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel |
YJLV32, YJLV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel |
| pvc-isolatie |
| Cu Core |
Al Core |
| VV(VY);PVC(PE) bedekte stroomkabel |
VLV(VLY);PVC(PE) bedekte stroomkabel |
| VV22 ((VV23);plastiekband,PVC ((PE) bedekte stroomkabel |
VLV22 ((VLV23);pintband, PVC ((PE) bedekte stroomkabel |
| VV32(VV33),VV42(VV43);draad van staal, bekleed met PVC(PE) |
VLV32(VLV33),VLV42(VLV43);aarddraad voorzien van een pantser,PVC(PE) bedekte stroomkabel |
Technische gegevens
Maximale geleidertemperatuur: onder de normale (90°C), noodgevallen (130°C) of kortsluiting van niet meer dan 5 s (250°C) voorwaarden.
Min. Omgevingstemperatuur.0°C, na installatie en alleen wanneer de kabel in een vaste positie is
Min. buigradius: 20 x kabel O.D. voor niet-gorderde enkelkernkabels
15 x kabel O.D. voor eenkern-pantserde kabels
15 x kabel O.D. voor niet-verzorgde meerkernkabels
12 x kabel O.D. voor meerkerntankkabels
Certificaat
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cen nog meer op aanvraag
Bestellen
Nominale spanning
Toepassingsnorm:IEC/BS/UL/GB
Aantal kernen
Grootte van de geleider $ constructie
Typ van isolatie
Als er een pantser is, het type en het materiaal van het pantser.
De noodzaak van een schede
Lengte van de kabel en verpakking
Andere vereiste
